OPA454 - High-Voltage (100-V), High-Current (50-mA) Operational Amplifiers, G = 1 Stable
Texas Instruments
Description
OPA454 장치는 고전압(100V) 및 상대적으로 높은 전류 구동(50mA)을 갖춘 저가형 연산 증폭기입니다. 단위 이득이 안정적이며 이득 대역폭 곱이 2.5MHz입니다. OPA454는 과열 조건 및 전류 과부하로부터 내부적으로 보호됩니다.
이는 ±5V ~ ±50V의 넓은 전원 공급 범위 또는 10V ~ 100V의 단일 공급 장치에서 작동하도록 완벽하게 지정되었습니다. 상태 플래그는 표준 저전압 논리 회로를 쉽게 참조할 수 있는 오픈 드레인 출력입니다. 이 고전압 연산 증폭기는 뛰어난 정확도와 넓은 출력 스윙을 제공하며 유사한 증폭기에서 흔히 발견되는 위상 반전 문제가 없습니다.

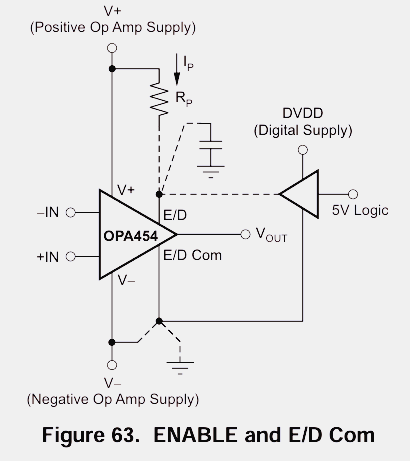

저전압 로직 회로에 쉽게 인터페이스할 수 있도록 자체 공통 리턴 핀이 있는 활성화 또는 비활성화 핀을 사용하여 출력을 독립적으로 비활성화할 수 있습니다. 이러한 비활성화는 입력 신호 경로를 방해하지 않고 이루어지며, 전력을 절약할 뿐만 아니라 부하도 보호합니다.

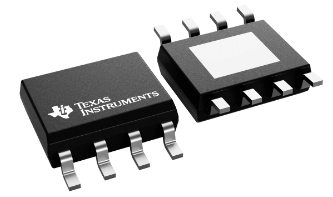

소형 노출 금속 패드 패키지가 특징인 OPA454는 -40°C ~ +85°C의 확장된 산업 온도 범위에서 쉽게 방열판을 사용할 수 있습니다.
Features
• Wide Power-Supply Range: ±5 V (10 V) to ±50 V (100 V)
• High-Output Load Drive: IO > ±50 mA
• WideOutput Voltage Swing: 1 V to Rails

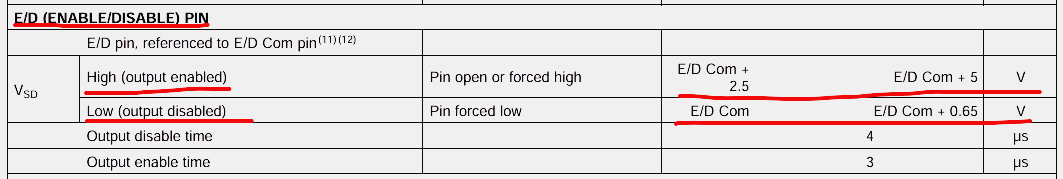

• Independent Output Disable or Shutdown
• WideTemperature Range:–40°C to +85°C
• 8-Pin SO Package
.
.
