LM358 - Industry-Standard Dual Operational Amplifiers

LM358 - Industry-Standard Dual Operational Amplifiers



TEXAS INSTRUMENTS



Description

LM358B 및 LM2904B 장치는 2개의 고전압(36V) 연산 증폭기를 포함하는 업계 표준 연산 증폭기(op amp) LM358 및 LM2904의 차세대 버전입니다. 이 장치는 낮은 오프셋(통상 300μV), 접지까지의 공통 모드 입력 범위, 높은 차동 입력 전압 성능 등의 기능을 통해 비용에 민감한 애플리케이션에 뛰어난 가치를 제공합니다.
LM358B 및 LM2904B 연산 증폭기는 단위 이득 안정성, 최대 3mV의 낮은 오프셋 전압(LM358BA 및 LM2904BA의 경우 최대 2mV), 증폭기당 300μA의 낮은 대기 전류(일반)와 같은 향상된 기능을 통해 회로 설계를 단순화합니다. 높은 ESD(2kV, HBM)와 통합 EMI 및 RF 필터를 통해 LM358B 및 LM2904B 장치는 가장 견고하고 환경적으로 까다로운 애플리케이션에 사용할 수 있습니다.

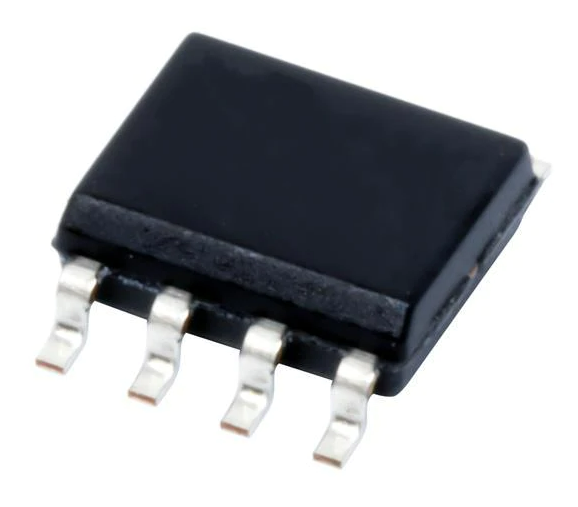

LM358B 및 LM2904B 증폭기는 SOT23-8과 같은 초소형 패키지뿐만 아니라 SOIC, TSSOP, VSSOP를 포함한 산업 표준 패키지로도 제공됩니다.



Features
• Wide supply range of 3 V to 36 V (B, BA versions)
• Quiescent current: 300 µA/ch (B, BA versions)
• Unity-gain bandwidth of 1.2 MHz (B, BA versions)
• Common-mode input voltage range includes ground, enabling direct sensing near ground
• 2-mV input offset voltage max. at 25°C (BAversion)
• 3-mV input offset voltage max. at 25°C (A, B versions)
• Internal RF and EMI filter (B, BA versions)
• On products compliant to MIL-PRF-38535, all parameters are tested unless otherwise noted. On
all other products, production processing does not necessarily include testing of all parameters.

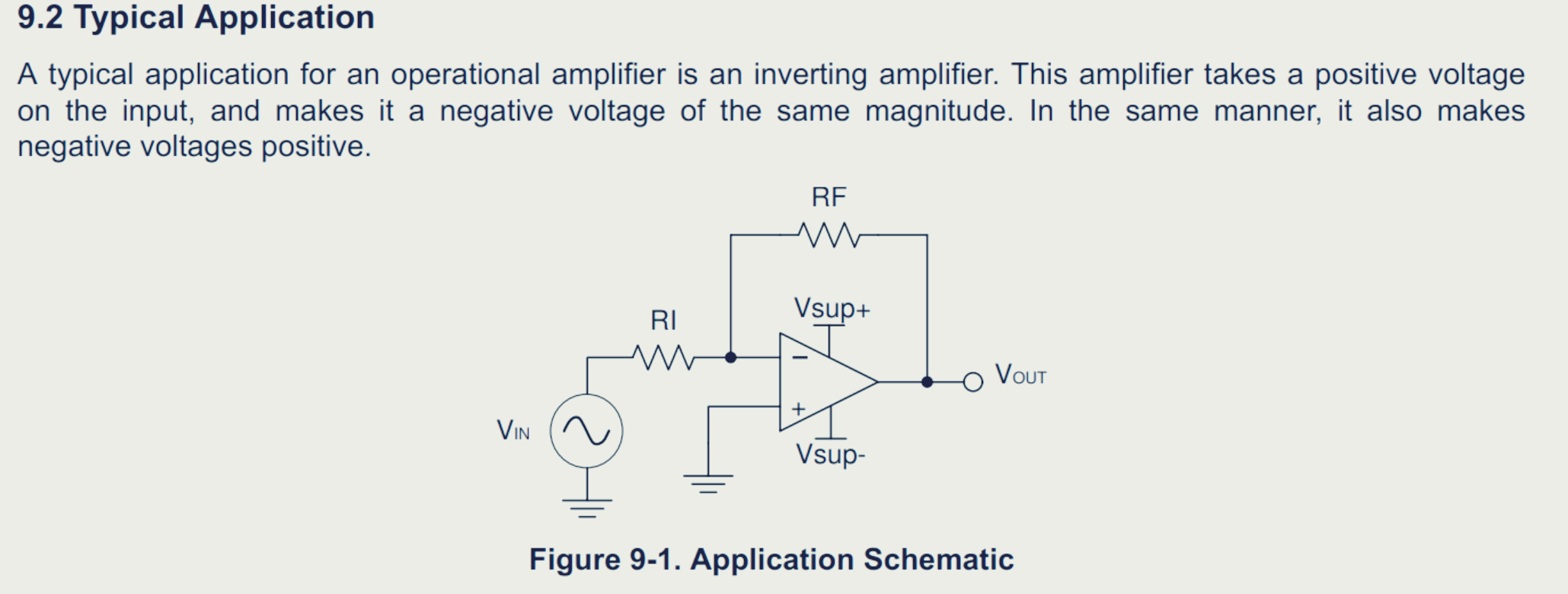

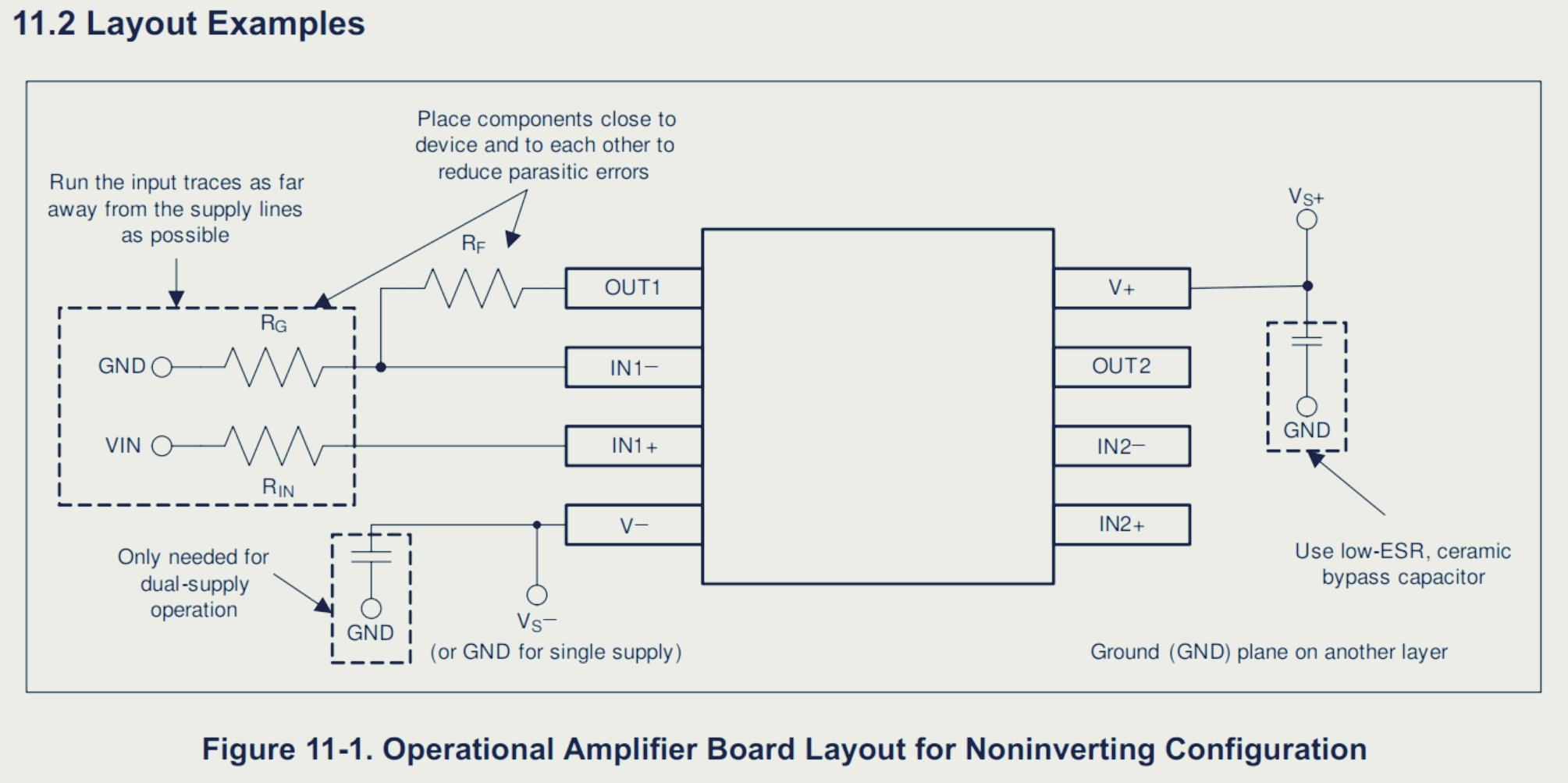

레이아웃 지침
장치의 최상의 작동 성능을 위해서는 다음을 포함한 우수한 PCB 레이아웃 사례를 사용하십시오.
• 잡음은 연산 증폭기뿐만 아니라 회로 전체의 전원 핀을 통해 아날로그 회로로 전파될 수 있습니다. 바이패스 커패시터는 아날로그 회로에 로컬로 낮은 임피던스 전원을 제공하여 결합 잡음을 줄이는 데 사용됩니다.
– 각 공급 핀과 접지 사이에 낮은 ESR, 0.1μF 세라믹 바이패스 커패시터를 장치에 최대한 가깝게 연결합니다. V+에서 접지까지 단일 바이패스 커패시터는 단일 공급 애플리케이션에 적용 가능합니다.
• 회로의 아날로그 부분과 디지털 부분을 별도로 접지하는 것은 노이즈 억제를 위한 가장 간단하고 효과적인 방법 중 하나입니다. 다층 PCB의 하나 이상의 레이어는 일반적으로 접지면에 사용됩니다. 접지면은 열을 분산시키는 데 도움이 되고 EMI 잡음 픽업을 줄여줍니다. 접지 전류의 흐름에 주의하면서 디지털 접지와 아날로그 접지를 물리적으로 분리했는지 확인하십시오.
• 기생 결합을 줄이려면 입력 트레이스를 공급 또는 출력 트레이스에서 최대한 멀리 실행하십시오. 분리된 상태로 유지하는 것이 불가능할 경우 노이즈가 있는 트레이스와 평행이 아닌 수직으로 민감한 트레이스를 교차하는 것이 훨씬 좋습니다.
• 외부 구성요소를 장치에 최대한 가깝게 배치하십시오. 섹션 11.2에 표시된 것처럼 RF와 RG를 반전 입력에 가깝게 유지하면 기생 커패시턴스가 최소화됩니다.
• 입력 트레이스의 길이를 가능한 한 짧게 유지하십시오. 입력 트레이스는 회로에서 가장 민감한 부분이라는 점을 항상 기억하십시오.
• 중요한 트레이스 주위에 구동되는 저임피던스 가드 링을 고려하십시오. 가드 링은 전위가 다른 인근 트레이스의 누설 전류를 크게 줄일 수 있습니다.







.

.
