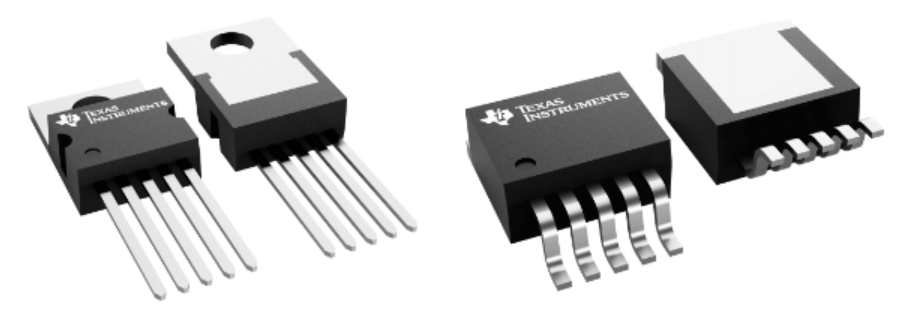

LM2576 - SIMPLE SWITCHER® 40V, 3A Low Component Count Step-Down Regulator

LM2576 - SIMPLE SWITCHER® 40V, 3A Low Component Count Step-Down Regulator



Texas Instruments



Description

LM2576 계열 조정기는 강압(벅) 스위칭 조정기를 위한 모든 능동 기능을 제공하는 모놀리식 집적 회로로, 뛰어난 라인 및 부하 조정으로 3A 부하를 구동할 수 있습니다. 이 장치는 3.3V, 5V, 12V, 15V의 고정 출력 전압과 조정 가능한 출력 버전으로 제공됩니다.

최소한의 외부 부품만 필요한 이 조정기는 사용이 간편하고 오류 보호 기능과 고정 주파수 발진기를 포함하고 있습니다.

LM2576 시리즈는 널리 사용되는 3단자 선형 레귤레이터에 대한 고효율 대체품을 제공합니다. 이는 방열판의 크기를 상당히 줄여주며 어떤 경우에는 방열판이 필요하지 않습니다.

LM2576과 함께 사용하도록 최적화된 표준 인덕터 시리즈는 여러 제조업체에서 구입할 수 있습니다. 이 기능은 스위치 모드 전원 공급 장치의 설계를 크게 단순화합니다.

다른 기능으로는 지정된 입력 전압 및 출력 부하 조건 내에서 출력 전압에 대한 ±4% 허용오차와 발진기 주파수에 대한 ±10%가 있습니다. 50μA(일반) 대기 전류를 특징으로 하는 외부 차단 기능이 포함되어 있습니다. 출력 스위치에는 사이클별 전류 제한 기능과 오류 조건에서 완전한 보호를 위한 과열 차단 기능이 포함되어 있습니다.

LM76003은 외부 구성 요소가 거의 필요하지 않으며 EMI 및 열 성능을 위한 간단하고 최적의 PCB 레이아웃을 위해 설계된 핀아웃을 갖추고 있습니다. 사양을 비교하려면 장치 비교표를 참조하세요.



Features
• Newer products available:
  – LMR51430 4.5 to 36-V, 3-A, 500-kHz and 1.1-MHz synchronous converter
  – LM76003 3.5 to 60-V, 3.5-A, 300-kHz to 2.2-MHz synchronous converter
• For faster time to market:
  – TLVM13630 3 to 36-V, 3-A, 200-kHz to 2.2-MHz power module
• 3.3-V, 5-V, 12-V, 15-V, and adjustable output versions
• Adjustable version output voltage range,1.23 V to 37 V (57 V for HV version) ±4% maximum over line and load conditions
• Specified 3-A output current
• Wide input voltage range: 40 V Up to 60 V for HV version

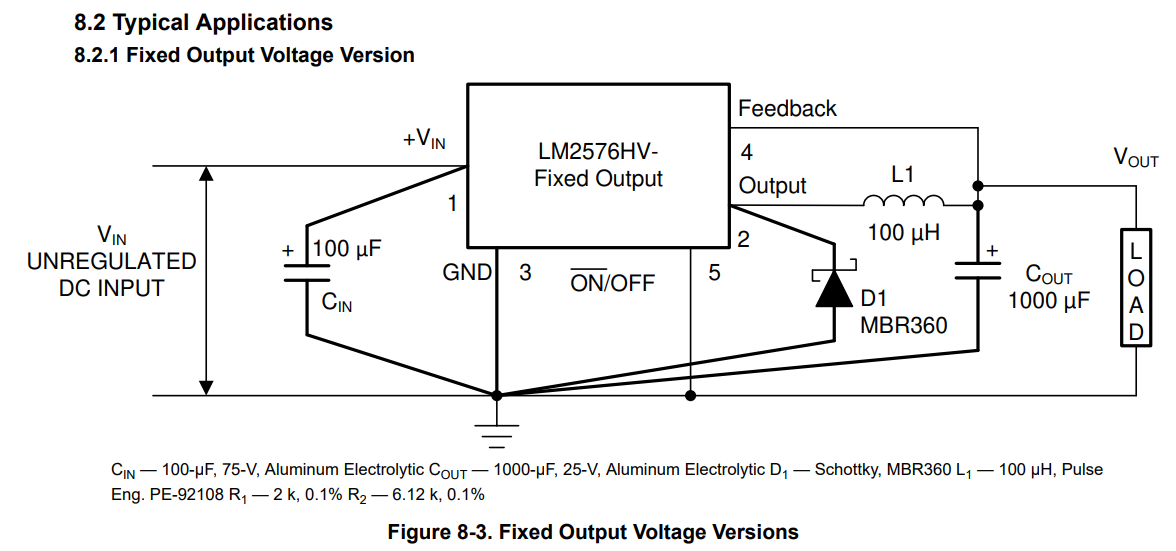

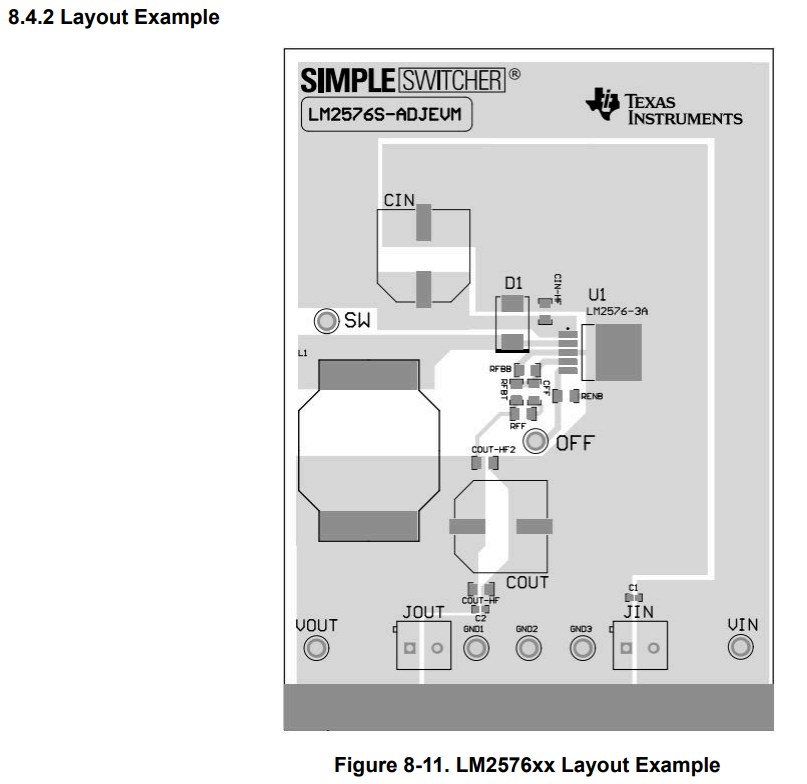

• Requires only four external components
• 52-kHz fixed-frequency internal oscillator
• TTL-shutdown capability, low-power standby mode
• High efficiency
• Uses readily available standard inductors
• Create a custom design using the LMR33630 or LM76003 with the WEBENCH® Power Designer





























.

.
