ESP-12S - WiFi Module Based on ESP8266, Built-in 32Mbit Flash, SMD16 Package

ESP-12S - WiFi Module Based on ESP8266, Built-in 32Mbit Flash, SMD16 Package



AI-Thinker Co.,Ltd



Preambles

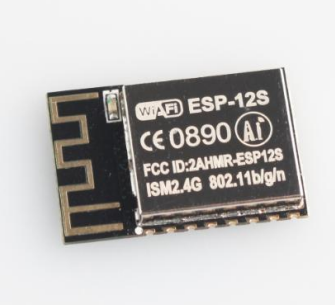

ESP-12S WiFi 모듈은 AI-Thinker Co.,Ltd에서 개발한 코어 프로세서 ESP8266을 더 작은 크기의 모듈로 캡슐화합니다. Tensilica L106은 업계 최고의 초저전력 32비트 MCU 마이크로를 16비트 쇼트 모드, 클록과 통합합니다. 속도 지원 80MHz, 160MHz, RTOS, 통합 Wi-Fi MAC/BB/RF/PA/LNA, 온보드 안테나를 지원합니다.
이 모듈은 표준 IEEE802.11 b/g/n 계약, 완전한 TCP/IP 프로토콜 스택을 지원합니다. 사용자는 기존 장치 네트워킹에 추가 모듈을 사용하거나 별도의 네트워크 컨트롤러를 구축할 수 있습니다.
ESP8266은 공간과 전력이 제한된 모바일 플랫폼 설계자를 위해 설계된 고집적 무선 SOC입니다. 다른 시스템에 Wi-Fi 기능을 내장하거나 최소 비용과 최소 공간 요구 사항으로 독립 실행형 애플리케이션으로 기능하는 탁월한 기능을 제공합니다.



ESP8266EX는 완전하고 독립적인 Wi-Fi 네트워킹 솔루션을 제공합니다. 애플리케이션을 호스팅하거나 다른 애플리케이션 프로세서에서 Wi-Fi 네트워킹 기능을 오프로드하는 데 사용할 수 있습니다.
ESP8266EX가 애플리케이션을 호스팅할 때 외부 플래시에서 직접 부팅됩니다. In에는 이러한 응용 프로그램에서 시스템의 성능을 향상시키기 위한 통합 캐시가 있습니다.
또는 Wi-Fi 어댑터 역할을 하는 무선 인터넷 액세스를 간단한 연결(SPI/SDIO 또는 I2C/UART 인터페이스)로 모든 마이크로 컨트롤러 기반 설계에 추가할 수 있습니다.

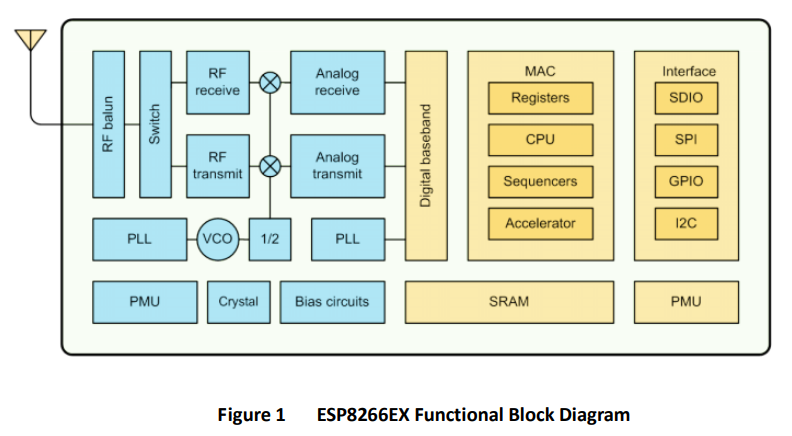

ESP8266EX는 업계에서 가장 통합된 WiFi 칩 중 하나입니다. 안테나 스위치, RF 발룬, 전력 증폭기, 저잡음 수신 증폭기, 필터, 전원 관리 모듈을 통합하고 최소한의 외부 회로가 필요하며 프런트 엔드 모듈을 포함한 전체 솔루션은 최소한의 PCB 영역을 차지하도록 설계되었습니다.
ESP8266EX는 또한 Wi-Fi 기능 외에도 온칩 SRAM과 함께 Tensilica의 L106 Diamond 시리즈 32비트 프로세서의 향상된 버전을 통합합니다. ESP8266EX는 종종 GPIO를 통해 외부 센서 및 기타 애플리케이션 특정 장치와 통합됩니다. 이러한 애플리케이션에 대한 코드는 SDK의 예제에서 제공됩니다.



Features
• 802.11 b/g/n
• Integrated low power 32-bit MCU
• Integrated 10-bit ADC
• Integrated TCP/IP protocol stack
• Integrated TR switch, balun, LNA, power amplifier and matching network
• Integrated PLL, regulators, and power management units
• Supports antenna diversity
• Wi-Fi 2.4 GHz, support WPA/WPA2
• Support STA/AP/STA+AP operation modes
• Support Smart Link Function for both Android and iOS devices
• SDIO 2.0, (H) SPI, UART, I2C, I2S, IRDA, PWM, GPIO
• STBC, 1x1 MIMO, 2x1 MIMO
• A-MPDU & A-MSDU aggregation and 0.4s guard interval
• Deep sleep power <10uA, Power down leakage current < 5uA
• Wake up and transmit packets in < 2ms
• Standby power consumption of < 1.0mW (DTIM3)
• +20dBm output power in 802.11b mode
• Operating temperature range -40C ~ 85C













.

.
