MCP3564R - 24-Bit, 153.6kSPS, 4-Ch ADC w/Vref

MCP3564R - 24-Bit, 153.6kSPS, 4-Ch ADC w/Vref



MICROCHIP

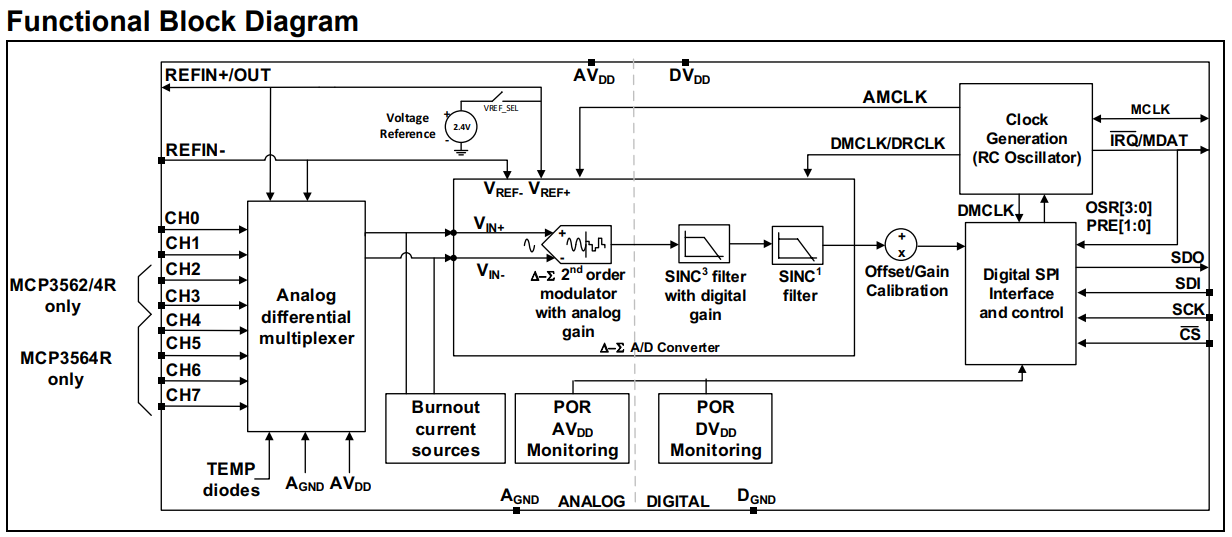

General Description

MCP3564R은 8개의 단일 종단 또는 4개의 차동 입력 채널과 최대 153.6kSPS의 프로그래밍 가능한 데이터 속도를 갖춘 저잡음 24비트 델타-시그마 ADC(아날로그-디지털 변환기)입니다. 시스템 구성 요소 수와 총 솔루션 비용을 줄이기 위해 내부 Vref, 발진기, 온도 센서 및 번아웃 센서 감지와 같은 통합 기능을 제공합니다.

MCP3564R ADC는 32~98304의 오버샘플링 비율(OSR)과 0.33X~64X의 이득으로 완벽하게 구성할 수 있습니다. 여기에는 다중 모니터 채널이 있는 내부 시퀀서(SCAN 모드)와 MCU 통신 없이도 변환 루프 시퀀스를 자동으로 생성할 수 있는 24비트 타이머가 포함됩니다. CRC 및 레지스터 맵 잠금과 같은 고급 보안 기능은 보안 환경을 위한 구성 잠금 및 무결성은 물론 통신 데이터 무결성을 보장할 수 있습니다.

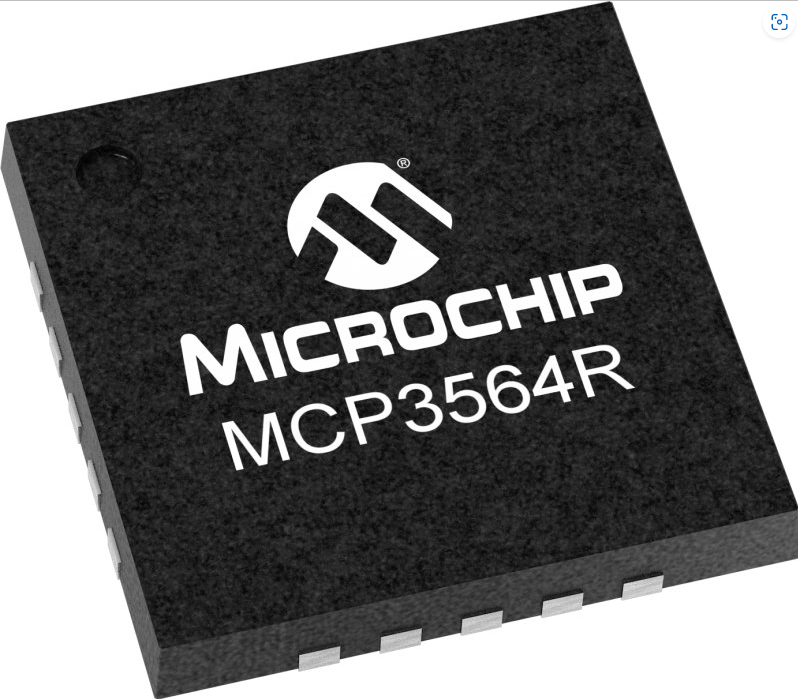

이 장치는 20MHz SPI 호환 직렬 인터페이스도 갖추고 있습니다. 8비트, 16비트 또는 32비트의 DMA(직접 메모리 액세스)로 액세스할 수 있는 다양한 연속 읽기/쓰기 모드 및 24/32비트 다중 데이터 형식을 포함한 8비트 명령으로 통신이 크게 단순화됩니다. 비트 MCU. MCP3564R은 초소형 3mm x 3mm UQFN-20 및 납 6.4mm x 6.4mm TSSOP-20 패키지로 제공되며 -40°C ~ +125°C의 확장된 온도 범위에서 지정됩니다.

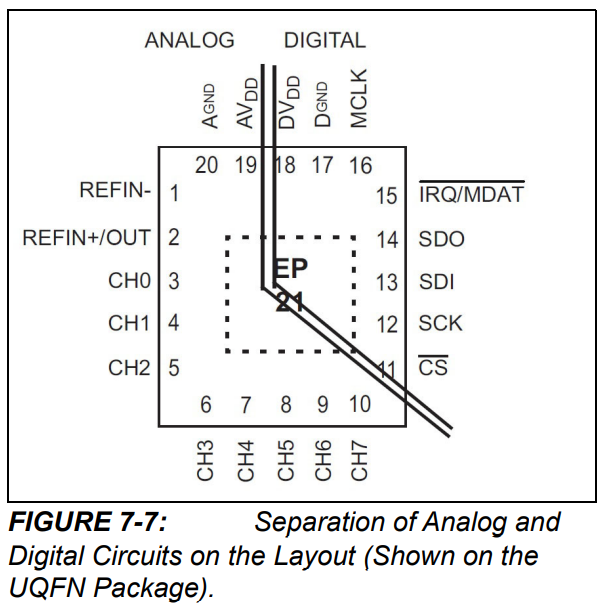

PCB Layout Guide

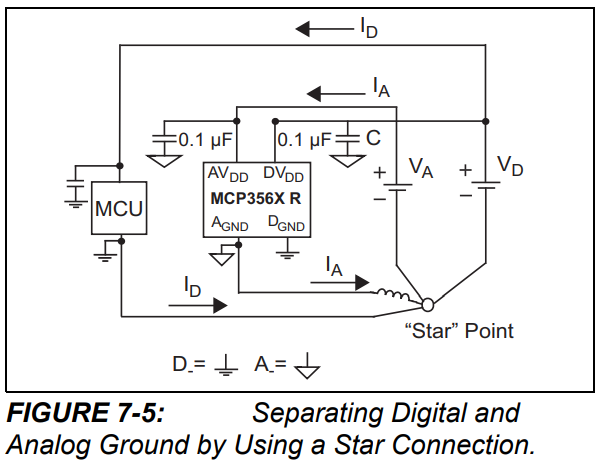

아날로그 그라운드와 디지털 그라운드를 'Star' 형식으로 접지.







.

.
