쉽게 배우는 DDR4(DIMM) PCB 설계(6) - 배선 최대/최소 길이

Easy DDR4(DIMM) PCB Design(6) - Trace Length



이번 시간에는 신호선들의 배선 최대/최소 길이를 알아보자.





1. Clock 배선 최대/최소 길이

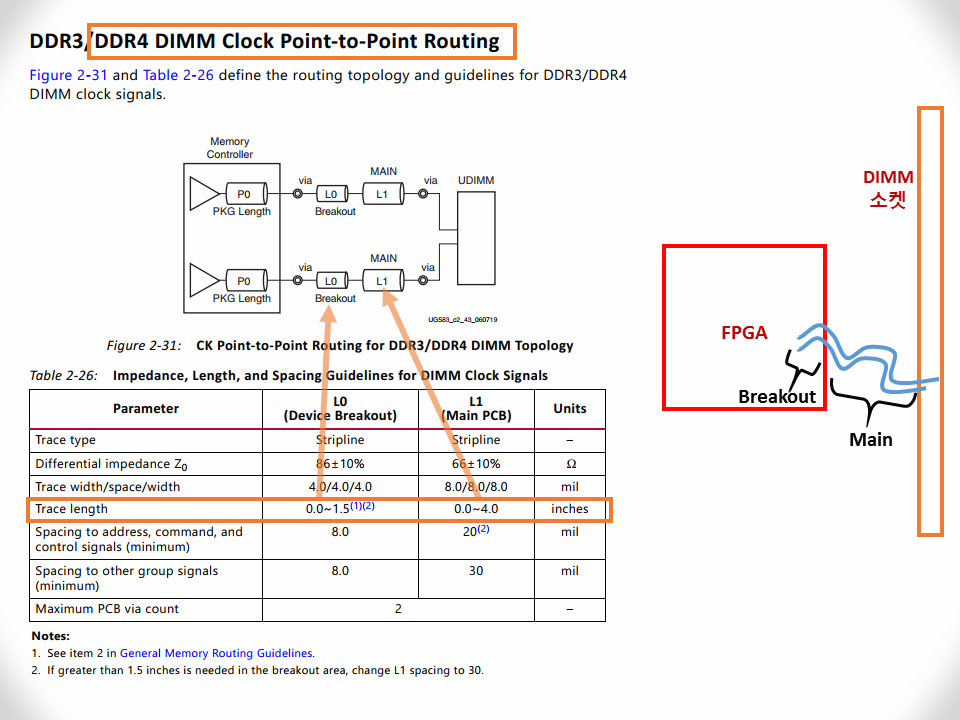

위 표와 같이 Clock 신호의 배선 길이는

Breakout 구간 : 0~1.5 inch  ,  Main 구간 : 0~4 inch 이다.

mm로 변경하면,

Breakout 구간 : 0~38.1 mm  ,  Main 구간 : 0~101.6 mm



위 표는 Clock 신호 임피던스를 찾아 볼 때 봤던 표이다.

Trace Length 위위칸을 보면 임피던스 항목이 보인다.

데이타시트의 표를 처음 볼 때 어렵지

계속 보다보면 보기 쉬워진다.



다음으로 Address/Command/Control 배선 길이를 알아보자.





2. Address/Command/Control 배선 최대/최소 길이



Address/Command/Control 신호의 배선 길이는

Breakout 구간 : 0~1.5 inch  ,  Main 구간 : 0~4 inch 이다.

mm로 변경하면,

Breakout 구간 : 0~38.1 mm  ,  Main 구간 : 0~101.6 mm







3. Data 배선 최대/최소 길이



Data 신호는 DQ와 DQS로 이루어져 있다.

배선 길이는 구분 없이 공통사항이다.

Breakout 구간 : 0~1.5 inch  ,  Main 구간 : 0~4 inch 이다.

mm로 변경하면,

Breakout 구간 : 0~38.1 mm  ,  Main 구간 : 0~101.6 mm



.

.

정리

세 신호 그룹의 배선 최대/최소 길이는

Breakout 구간 : 0~38.1 mm  ,  Main 구간 : 0~101.6 mm

으로 모두 같다.



그렇다면 이 범위 안에서 모두 같은 길이로 배선하면 되는 것일까?

아니면 모두 다른 길이로 마음대로 배선하면 되는 것일까?

모두 같은 길이로 배선하는 것은 그렇게 해도 되긴하지만

현실적으로 어렵기도 하고 매우 비효율적이다.

반대로 모두 다른 길이로 마음대로 배선하는 것은 절대 안된다.

배선 길이는 정해진 규칙에 맞게 배선해야 동작에 문제가 안생긴다.

문제가 안생기게 하려고 규칙이 있는 것 아닌가.



배선 길이에 대해 더 알아볼 것이 있다.

그것은 다음 시간에.
