쉽게 배우는 DDR4(DIMM) PCB 설계(2) - DIMM 소켓

Easy DDR4(DIMM) PCB Design(2) - DIMM Socket



이번 시간엔 DIMM 소켓에 대해 알아보자.



일반 데스크탑 컴퓨터에 꽂히는 DDR4 DIMM 메모리 카드와 크기 규격이 같기 때문에

DIMM 소켓 또한 일반 컴퓨터와 같은 소켓을 사용했다.



참고로 DIMM 뜻 : Dual In-line Memory Module, 양면 메모리 모듈



DIMM 소켓의 종류는 여러가지이고 소켓마다 제조회사, 모양은 다양하지만

핀 Pitch, 핀 배열등은 동일하다.



아래는 이 보드에서 사용한 DDR4 DIMM 소켓이다.

품명: 2199155-1

제조사: TE Connectivity

실장구분: SMD

핀수: 288pin





DIMM 소켓의 3D 이미지 이다.

신호핀들은 SMD타입이고,

양끝과 가운데 부품 고정을 위한 핀은 관통홀(Through Hole)타입이다.



신호핀들은 정해진 핀번호가 있다.

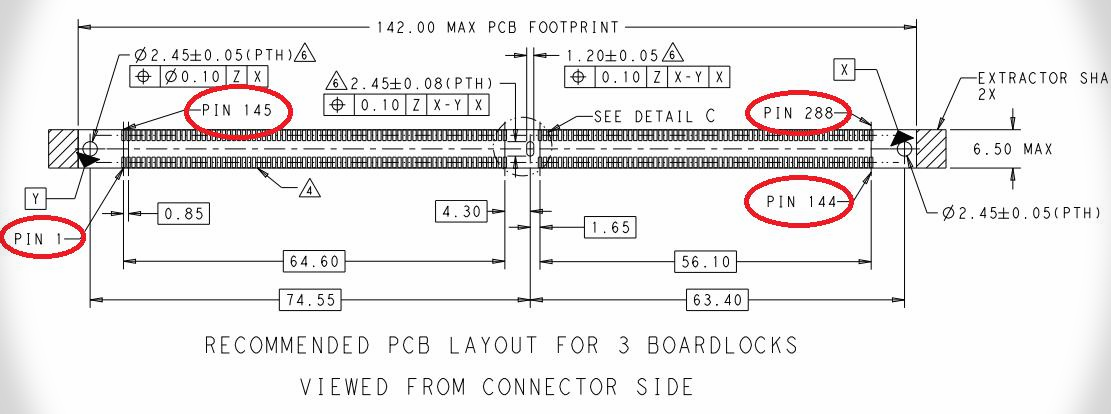

2199155-1 부품 도면을 보고 핀번호를 확인해 보자.





소켓을 위에서 본 그림이다.

위와 같이 정해진 핀번호가 있다.





위 그림은 소켓 도면을 바탕으로 작성한 PCB Footprint 이다.







그럼 각 핀에 대한 신호명는 어떻게 되어 있는지 알아보자.

DDR4 DIMM 모듈을 하나 가지고 확인해보자.





DIMM 모듈 데이타시트에 나와 있는 핀맵을 보자.







위와 같이 표로 나와 있는데 알아보기 쉽게

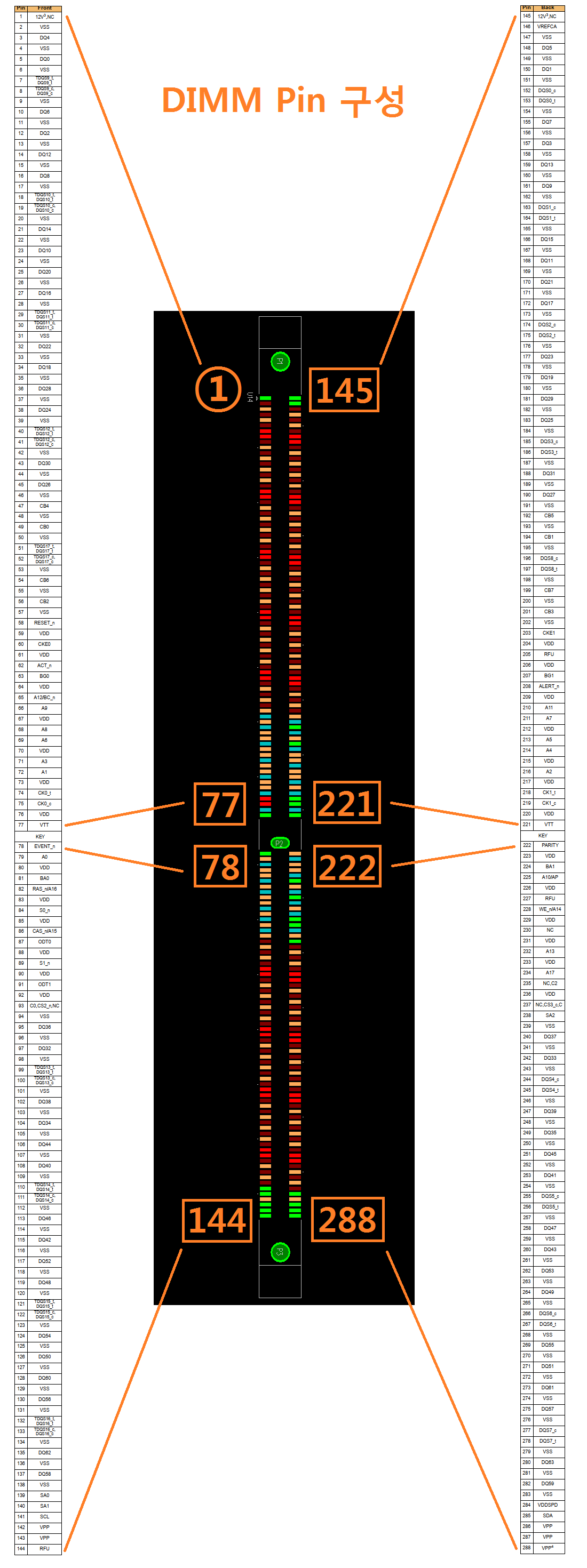

모듈 핀맵을 소켓에 대응시켜 나타내 보면 아래와 같다.







자, 이 많은 핀들을 배선해야 한다.

즐겁지 아니한가?

아,, 아닌가?
