쉽게 배우는 DDR4(DIMM) PCB 설계(1) - 시작

Easy DDR4(DIMM) PCB Design(1) - Intro



특정 Board를 가지고 DDR4 PCB 설계에 대해 알아보자.



여기에 적용된 DDR4는

일반 PC 처럼 DIMM 소켓에 DDR4 DIMM 메모리 모듈이 꽂히는 방식이다.

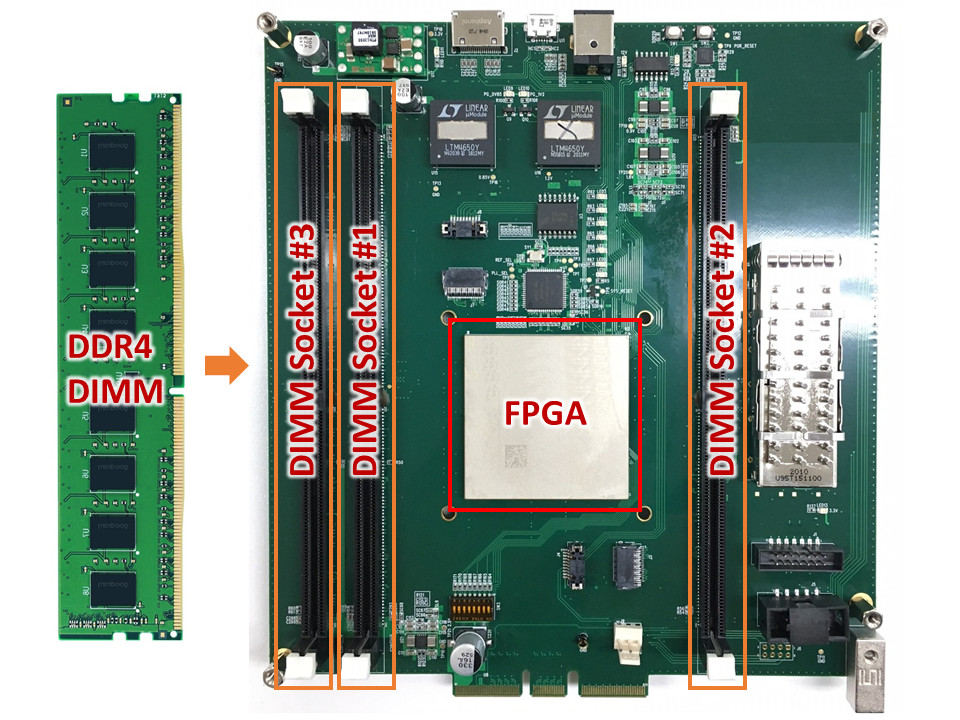

아래 사진이 그 특정 보드이다.







보드는 큼지막한 FPGA가 하나 있고 거기에 DIMM 소켓이 3개가 연결되어 있다.

그리고 그 DIMM 소켓에 우리가 흔히 사용하는 DDR4 메모리 카드가 꽂힌다.

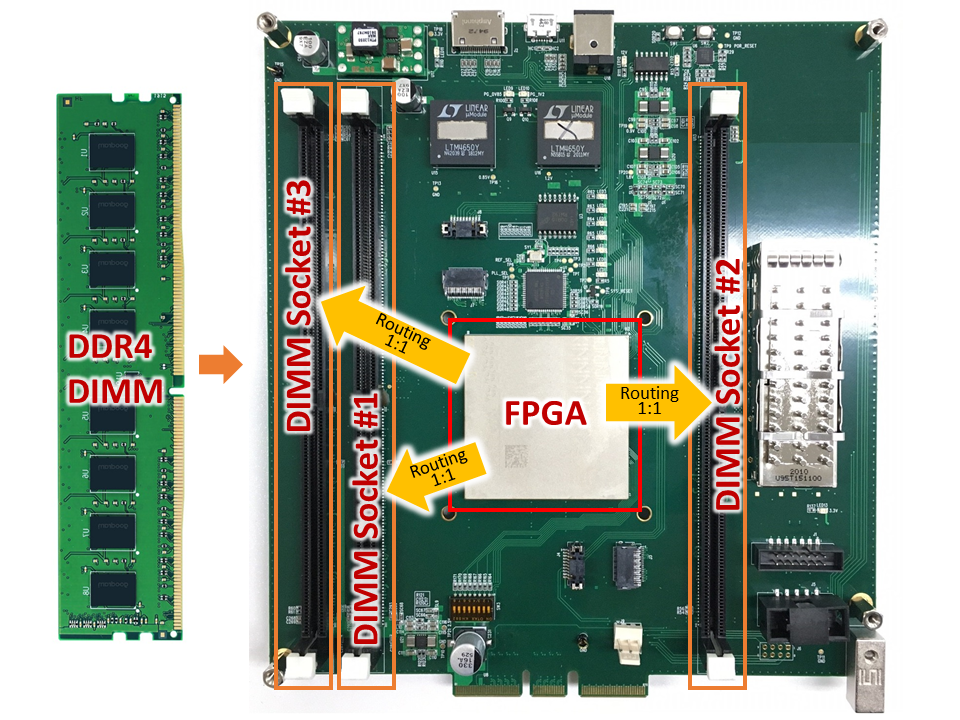

각 DIMM 소켓은 FPGA에 1:1로 신호선이 연결되어 있다.

이와 같은 연결 방식은 Point to Point Topology 이다.

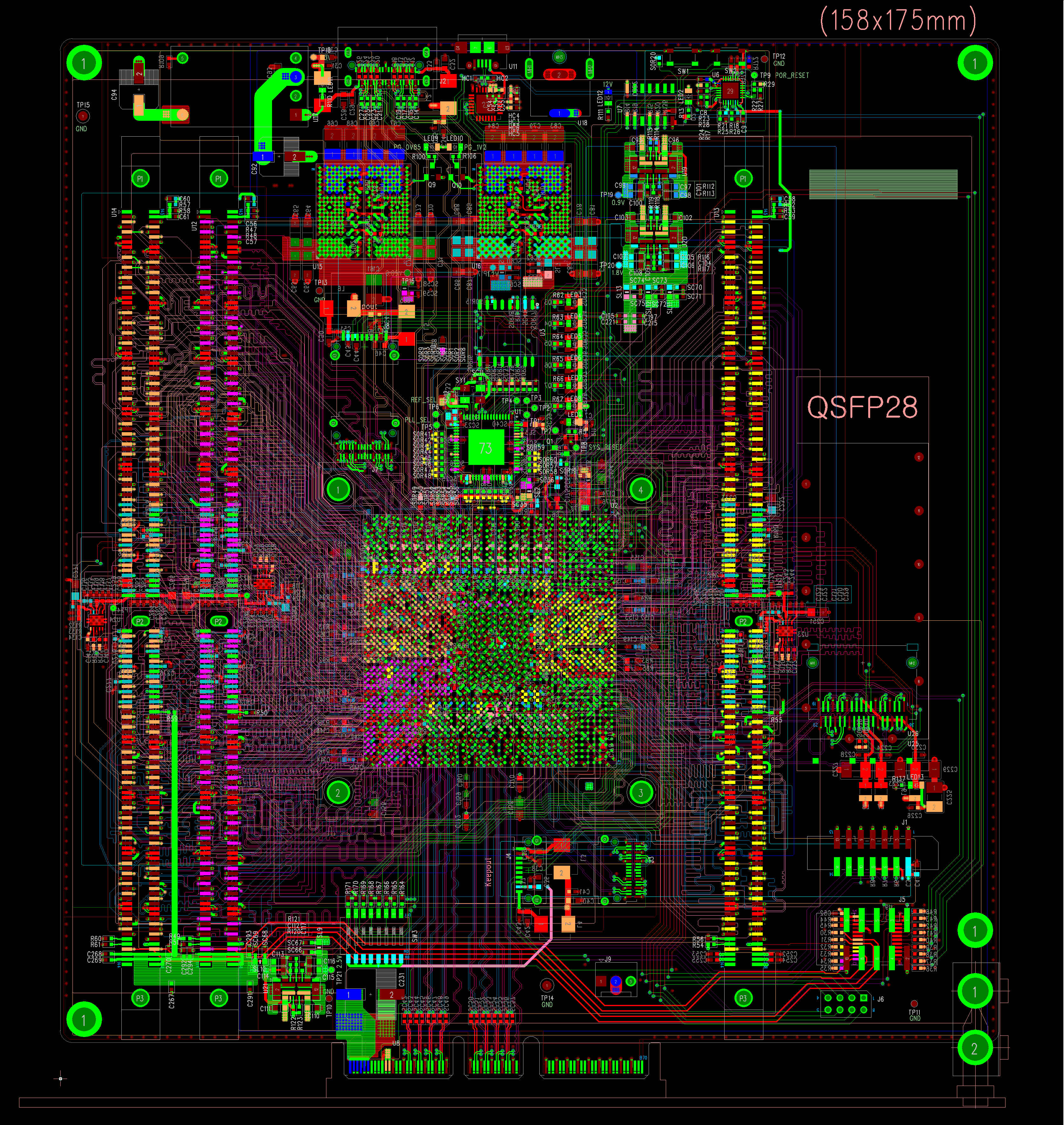

다음으로 실제 PCB 설계 이미지를 보자.





그림을 확대해서 보면 얼마나 복잡하게 설계가 되어있는지 확인할 수 있다.

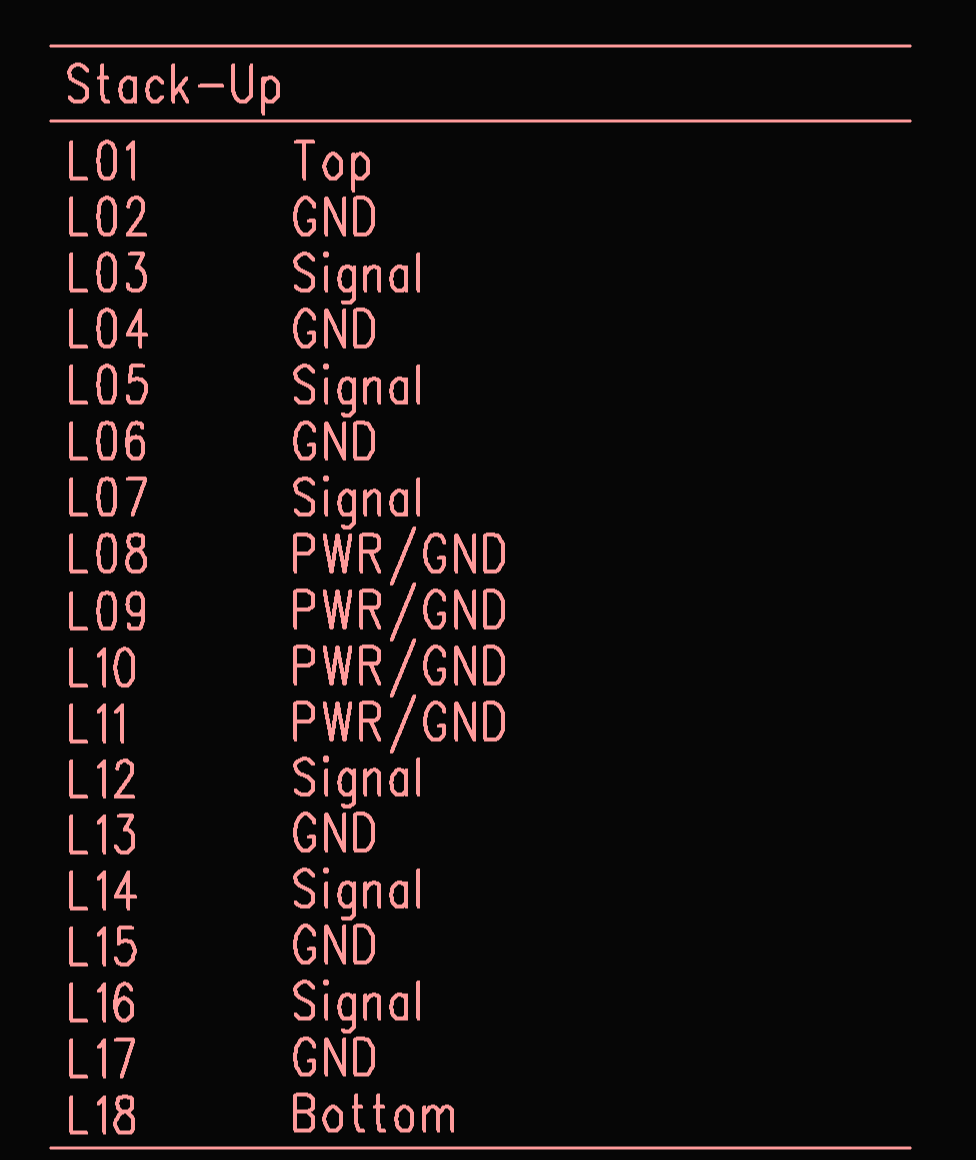

PCB 적층 구조를 보자.





총 18층이고,

PCB 재질은 Nelco N4000-13SI 이다.



DIMM소켓 3개를 사용했을 때 DDR4 Signal층은 6개 층이 사용되었다.



각 신호선들은 임피던스 매칭을 했으며

인접층은 GND나 전원 Plane으로 Reference를 잡아주었다.





앞으로 알아볼 것들이 많다.

다음 시간에..
