회로 기판에서 소음, 인덕터 소리.

전자 회로 기판을 동작 테스트 할 때 어쩌다 삐~~~ 하는 고주파 소음이 들릴 때가 있다.

부저도 없는데 소리가 나니, 대체 뭐땜에 소리가 나는 지 의아할 때가 있는데,

대게 그 소리는 인덕터(코일)에서 소리가 난다고 한다.

부품 내부에서 코일이 미세하게 진동하면 서로 부딛혀서 소리가 난다고 한다.



이것이 인덕터





실제 예를 살펴보자.

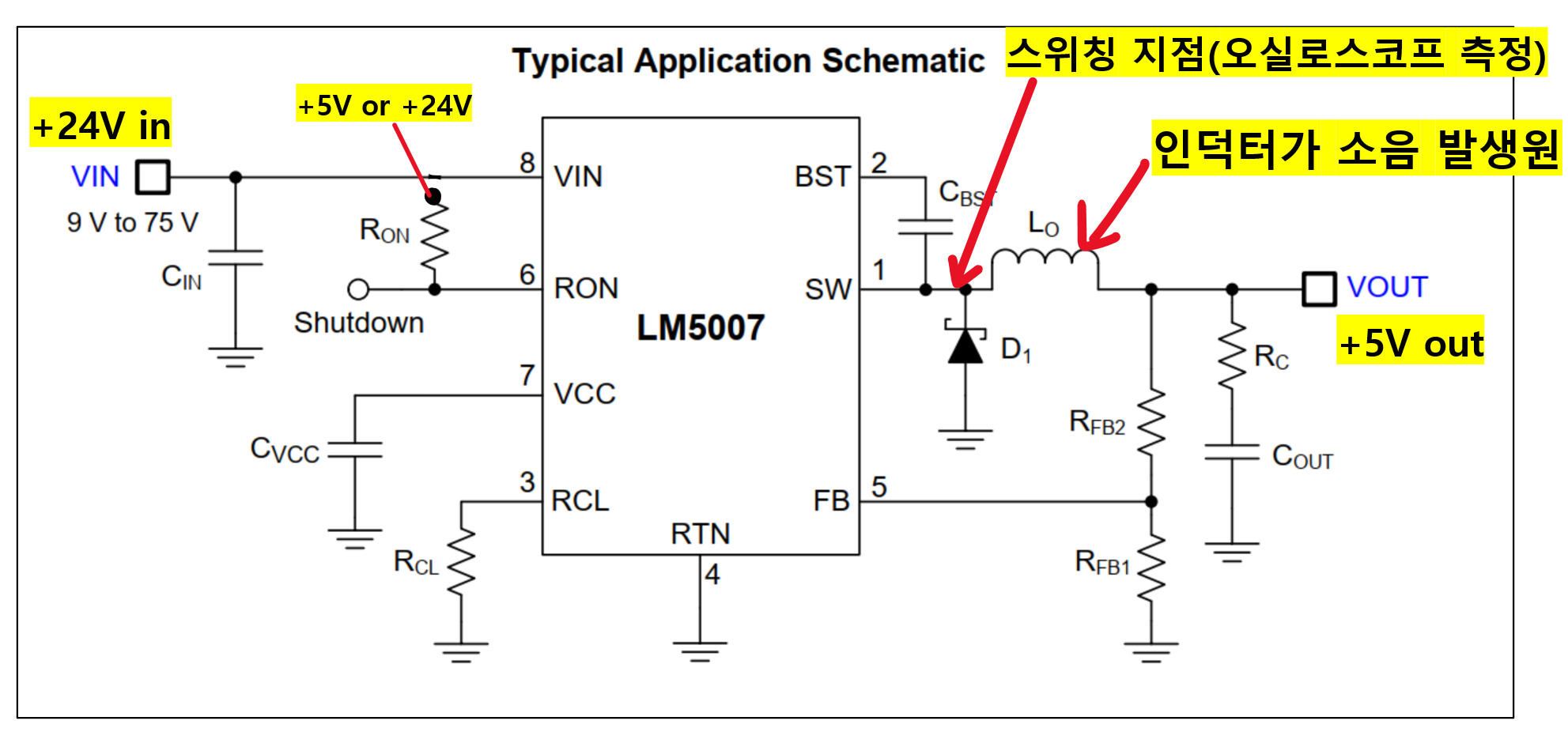

LM5007을 사용한 회로가 있다.

입력은 24V를 주고, 출력은 5V 를 만드는 회로로 구성이 되어 있다.

LM5007을 동작시키는 핀은 6번핀 RON 인데, 원래는 입력전압과 같은 전압을 Ron 저항을 통해 이 핀에 주어야 이상 없이 제대로 동작한다. 6번핀 RON은 보통 Enable 역할을 하는데 이 LM5007은 좀 다르다. 단순한 Enable 역할 이 아니라 Ron 저항값에 따라 Enable 타이밍이 조절된다. Ron에 인가해야 할 전압값 범위는 데이타시트에 안나와 있다. 무조건 Vin과 같은 전압을 인가해야 하는가 보다.

그래서 입력이 24V 이니 Ron저항에도 24V를 연결해야 하는데 주변회로 특성상 5V를 연결해야 했다.

Ron에 5V 연결이 문제가 되었다.

Ron에 5V를 연결했을 때 인덕터에서 소리가 났다.



Ron에 5V를 연결했을 때 인덕터에서 소리가 났다.

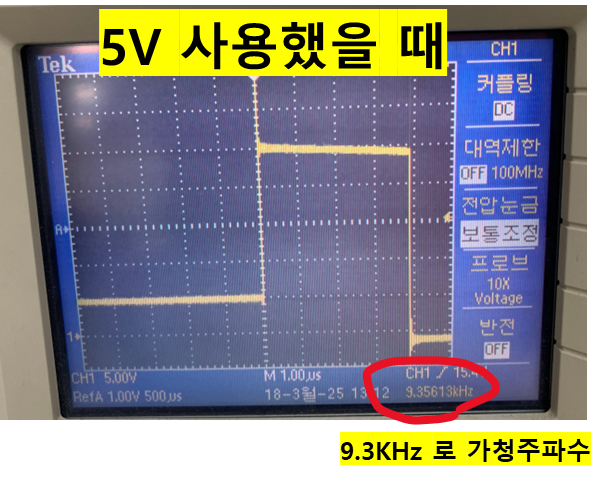

LM5007의 SW핀을 오실로 스코프로 측정한 화면이다.

측정 주파수가 9.3KHz가 측정되었다.

사람이 들을 수 있는 주파수, 가청주파수는 20~20,000Hz라고 한다.

9.3KHz는 가청주파수 범위에 들어간다.









Ron에 24V를 연결했을 때는 소리가 안났다.

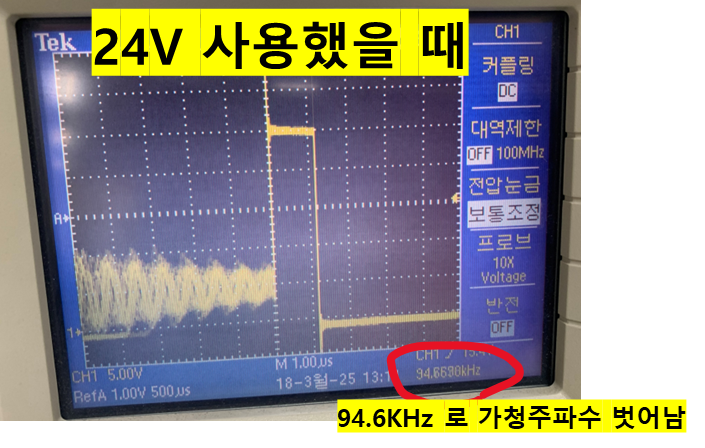

LM5007의 SW핀은 94.6KHz가 측정되었다.

가청주파수를 벗어난 주파수 이다.









이런 인덕터가 진동하여 소음이 나지 않게 DC-DC 컨버터의 특성을 잘 파악해서 회로를 설계해야 하겠다.





.

.
