MCP16331 - High-Voltage Input Integrated Switch Step-Down Regulator
MICROCHIP
Description
The MCP16331 device is a highly integrated, high-efficiency, fixed-frequency step-down DC-DC converter in a popular 6-pin SOT-23 or 8-pin 2 mm x 3 mm TDFN package, that operates from input voltage sources up to 50V. Integrated features include a high-side switch, fixed-frequency Peak Current-Mode control, internal compensation, peak current limit, and overtemperature protection. Only a few external components are necessary to develop a complete step-down DC-DC converter power supply. High converter efficiency is achieved by integrating the current-limited, low-resistance, high-speed N-Channel MOSFET and its associated driving circuitry. High switching frequency minimizes the size of external filtering components, resulting in a small solution size.
The MCP16331 can supply 500 mA of continuous current while regulating the output voltage from 2.0V to 24V. An integrated, high-performance Peak Current-Mode architecture keeps the output voltage tightly regulated, even during input voltage steps and output current transient conditions that are common in power systems.
The EN input is used to turn the device on and off. While off, only a few µA of current are consumed from the input for power shedding and load distribution applications. This pin is internally pulled up, so the device will start, even if the EN pin is left floating. Output voltage is set with an external resistor divider.
The MCP16331 is offered in a space-saving 6-lead SOT-23 and 8-lead 2 mm x 3 mm TDFN surface mount package.
MCP16331은 6핀 SOT-23 또는 8핀 2 mm x 3 mm TDFN 패키지로 제공되는 고집적, 고효율, 고정 주파수 스텝다운 DC-DC 컨버터입니다. 이 장치는 최대 50V의 입력 전압 소스에서 작동하며, 통합 기능으로는 하이사이드 스위치, 고정 주파수 피크 전류 모드(Peak Current-Mode) 제어, 내부 보상, 피크 전류 제한, 과열 보호 등이 포함됩니다. 완전한 스텝다운 DC-DC 컨버터 전원 공급 장치를 개발하기 위해 필요한 외부 부품은 소수에 불과합니다.
높은 효율은 전류 제한, 저항이 낮은 고속 N-채널 MOSFET 및 관련 드라이빙 회로를 통합함으로써 달성됩니다. 높은 스위칭 주파수는 외부 필터링 부품의 크기를 최소화하여 솔루션 크기를 작게 유지합니다.
MCP16331은 2.0V에서 24V까지 출력 전압을 조절하며, 연속적으로 500mA의 전류를 공급할 수 있습니다. 고성능 피크 전류 모드(Peak Current-Mode) 아키텍처는 전압 입력 변화 및 전류 출력 과도 상태와 같은 전력 시스템의 일반적인 조건에서도 출력 전압을 안정적으로 유지합니다.
EN 입력 핀은 장치를 켜고 끄는 데 사용됩니다. 꺼져 있을 때는 입력에서 몇 µA의 전류만 소비하여 전력 절감 및 부하 분배 애플리케이션에 적합합니다. 이 핀은 내부적으로 풀업(pulled up)되어 있어 EN 핀이 떠 있는 상태로 남겨져도 장치가 작동합니다. 출력 전압은 외부 저항 분배기로 설정됩니다.
MCP16331은 공간 절약형 6핀 SOT-23 및 8핀 2 mm x 3 mm TDFN 표면 실장 패키지로 제공됩니다.

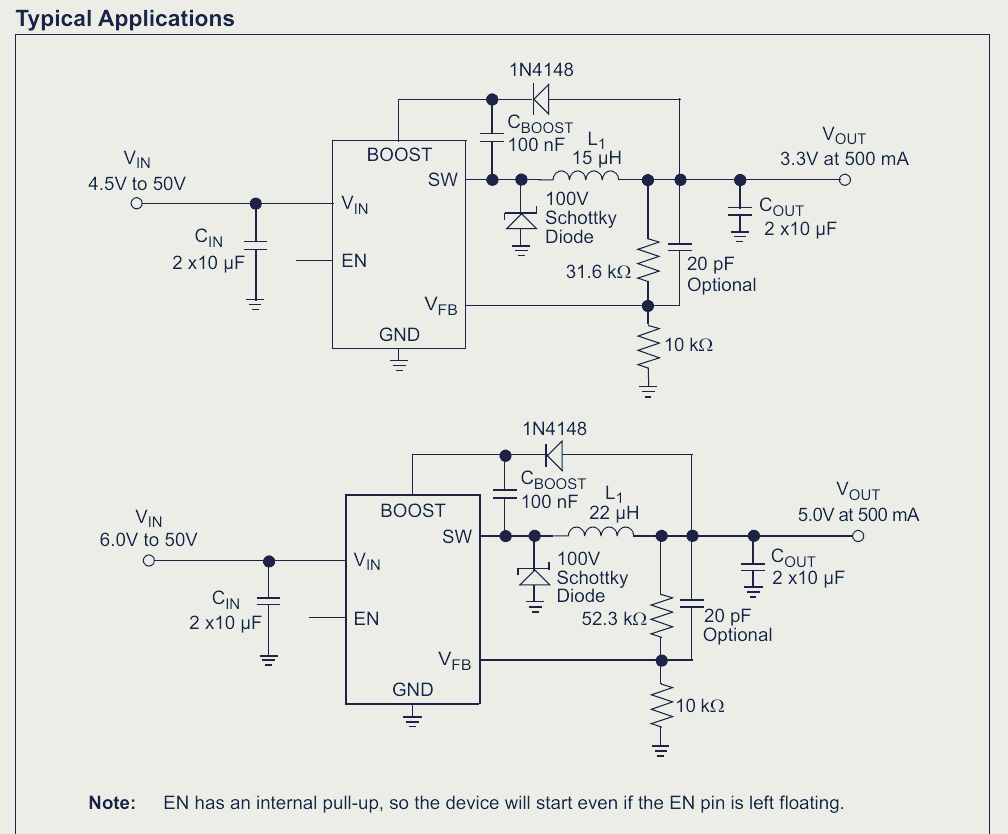

Features
• Up to 96% Efficiency
• Input Voltage Range: 4.4V to 50V
• Output Voltage Range: 2.0V to 24V
• 2% Output Voltage Accuracy
• Passes Automotive AEC-Q100 Reliability Testing
• Integrated N-Channel Buck Switch: 600 mΩ
• Minimum 500 mA Output Current Over All Input Voltage Ranges (see Figure 2-9 for Maximum Output Current vs. VIN)
- Up to 1.2A output current at 3.3V and 5V VOUT, VIN > 12V, SOT-23 package at +25°C ambient temperature
- Up to 0.8A output current at 12V VOUT, VIN > 18V, SOT-23 package at +25°C ambient temperature
• 500 kHz Fixed Frequency
• Adjustable Output Voltage
• Low Device Shutdown Current
• Peak Current Mode Control
• Internal Soft Start
• Internal Compensation
• Internal Pull-up on the Enable pin
• Stable with Ceramic Capacitors
• Cycle-by-Cycle Peak Current Limit
• Undervoltage Lockout (UVLO): 4.1V to Start; 3.6V to Stop
• Overtemperature Protection
• Available Packages: 6-Lead SOT-23, 8-Lead 2 mm x 3 mm TDFN
.
.
