TPB4056B - 1-A Single Cell Li-Ion Battery Linear Charger with NTC Monitor

TPB4056B -   1-A Single Cell Li-Ion Battery Linear Charger with NTC Monitor



3PEAK



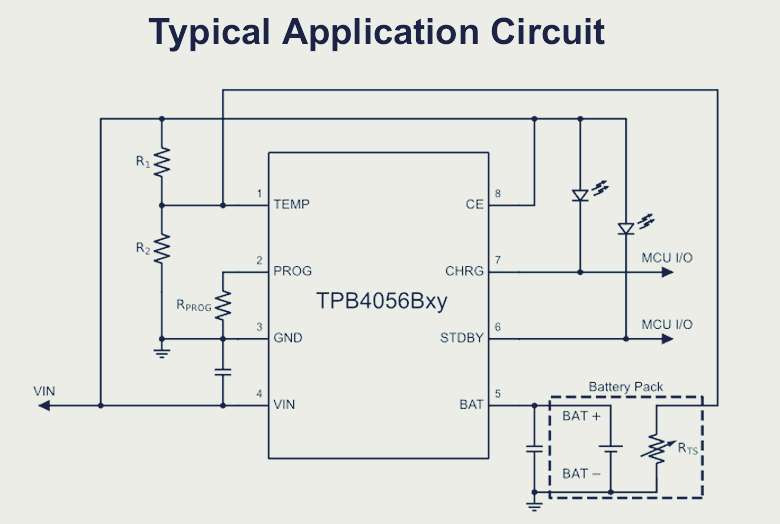

Description
 The TPB4056B is a cost-effective, high-integration linear charger for single cell Li-ion or Li-ion polymer batteries. The device supports CC/CV charge from either a USB port or an AC adapter. Low BOM component requirement  makes the size of the whole system small. High input voltage range with over-voltage protection supports low cost unregulated adapters.
 The TPB4056B charge current is fully programmable up to 1000 mA with an external resistor. The TPB4056B  automatically terminates the charge cycle when the charge current drops below 10% of the set charge current value after the battery voltage reaches the float voltage.
 The TPB4056B implements two indication pins: CHRG and STDBY, allowing connection to microcontroller or LED to show device status. With open-drain structure, CHRG stays low during charging, and STDBY stays low after charging complete. Other pins are in the high-impedance state.
 The TPB4056B features thermal foldback function to limit the charge current and protect the device from over junction temperature fault. The TPB4056B also integrates current monitor, UVLO, and OVP functions to prevent the device from damage.



TPB4056B는 단일 셀 리튬 이온 또는 리튬 이온 폴리머 배터리를 위한 비용 효율적이고 고집적된 선형 충전기입니다. 이 장치는 USB 포트나 AC 어댑터를 통해 CC/CV 충전을 지원합니다. 낮은 BOM 구성 요소 요구사항으로 시스템 전체 크기를 작게 만들 수 있습니다. 높은 입력 전압 범위와 과전압 보호 기능은 저가의 비규제 어댑터도 지원합니다.
TPB4056B의 충전 전류는 외부 저항을 통해 최대 1000mA까지 완전히 프로그래밍할 수 있습니다. 배터리 전압이 부동 전압(floating voltage)에 도달한 후 충전 전류가 설정된 충전 전류 값의 10% 이하로 떨어지면 TPB4056B는 충전 사이클을 자동으로 종료합니다.
TPB4056B는 CHRG와 STDBY라는 두 가지 표시 핀을 구현하여 마이크로컨트롤러나 LED에 연결해 장치 상태를 표시할 수 있습니다. 오픈 드레인 구조로 CHRG는 충전 중에 낮은 상태를 유지하고, STDBY는 충전이 완료된 후 낮은 상태를 유지합니다. 다른 핀들은 고저항 상태에 있습니다.
TPB4056B는 열 폴드백 기능을 탑재하여 충전 전류를 제한하고 장치를 과열로부터 보호합니다. 또한 TPB4056B는 전류 모니터링, UVLO(언더볼티지 록아웃), 과전압 보호(OVP) 기능을 통합해 장치를 손상으로부터 방지합니다.



terminate : 1.끝내다 2.해지하다 3.해고하다 4.해치우다

implement : 1.시행하다 2.실행하다 3.실시하다 4.방법 5.운영

integrate : 1.통합하다 2.융합하다 3.접목하다 4.포함하다









.

.
