LM2574 - 0.5A Step-Down SMPS Regulator
MICROCHIP
General Description
LM2574 제품군은 사용하기 쉬운 고정 및 가변 스위칭 전압 조정기 시리즈입니다. LM2574에는 강압(벅) 스위칭 조정기를 구성하는 데 필요한 모든 능동 회로가 포함되어 있으며 최소한의 외부 구성 요소가 필요합니다.
LM2574는 3.3V, 5V 및 12V 고정 출력 버전 또는 출력 전압 범위가 1.23V~37V인 가변 버전으로 제공됩니다. 출력 전압은 지정된 입력 및 부하 조건에 대해 ±4%로 보장됩니다.
LM2574는 우수한 라인 및 부하 조정을 유지하면서 0.5A를 공급할 수 있습니다. 출력 스위치에는 사이클별 전류 제한 기능과 고장 조건에서 완전한 보호를 위한 과열 차단 기능이 포함되어 있습니다.
외부 종료 연결은 작동 또는 대기 모드를 선택합니다. 대기 전류는 200µA 미만입니다.
방열판은 레귤레이터의 높은 효율로 인해 일반적으로 불필요합니다. 적절한 열 전달은 일반적으로 모든 패키지 핀을 인쇄 회로 기판에 납땜하여 제공됩니다.
LM2574는 내부 주파수 보상과 주파수의 ±10%를 보장하는 내부 52kHz 고정 주파수 발진기를 포함합니다.
LM2574 주변에 구성된 회로는 여러 제조업체에서 제공하는 표준 인덕터 시리즈를 사용합니다.

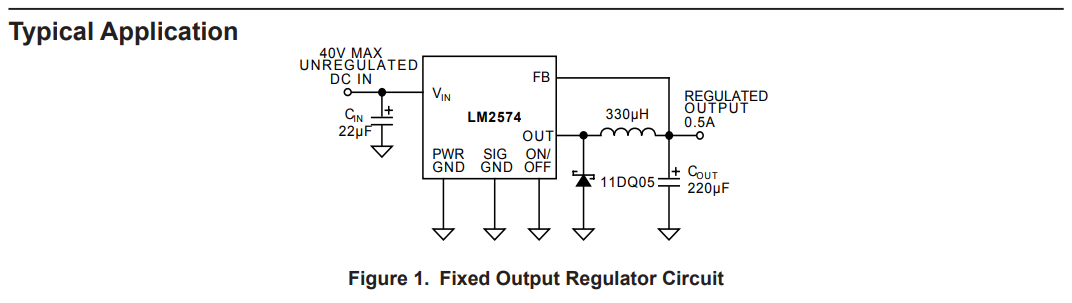

Features
- 3.3V, 5V, 12V, and adjustable output versions
- Adjustable version output 1.23V to 37V ±4% Max. over Line and Load conditions.
- Guaranteed 0.5A output current
- Wide input voltage, up to 40V
- Thermal shutdown and current limit protection
- Requires only 4 external components.
- Shutdown capability (standby mode)
- Low power standby mode < 200µA typical
- High efficiency
- 52kHz fixed frequency internal oscillator
- Uses standard inductors
.
.
