Layout 가이드 - SiC466, SiC467, SiC468, SiC469

Layout 가이드 - SiC466, SiC467, SiC468, SiC469





PCB LAYOUT RECOMMENDATIONS



Step 1: VIN/GND Planes and Decoupling

1. 위와 같이 VIN 및 PGND 평면을 레이아웃 합니다.
2. 세라믹 커패시터는 VIN과 PGND 사이에 배치해야 하며 최상의 디커플링 효과를 위해 장치에 매우 가깝게 배치해야 합니다.
3. 전체 디커플링 스펙트럼을 포괄하기 위해 세라믹 커패시터의 다른 값/패키지를 사용해야 합니다. 1210 및 0603
4. 장치의 VIN 핀에 더 가깝게 배치된 작은 커패시턴스 값은 고주파 노이즈 흡수에 더 좋습니다.





Step 2: VCIN Pin

1. VCIN(핀 1)은 내부 LDO 및 tON 블록 모두에 대한 입력 핀입니다. tON 시간은 입력 전압에 따라 달라집니다. 이 핀 가까이에 디커플링 커패시터를 배치해야 합니다.
2. 비아를 통해 연결할 수 있으며 캡은 하단 레이어에 배치할 수 있습니다.





Step 3: VSWH Plane

1. 출력 인덕터를 큰 평면으로 SiC46x에 연결하여 저항을 낮추십시오.
2. 스너버 네트워크가 필요한 경우 위 그림과 같이 구성 요소를 하단에 배치합니다.





Step 4: VDD/VDRV Input Filter

1. 최상의 노이즈 필터링을 달성하려면 핀 26과 핀 23(드라이버 IC의 AGND) 사이에 CVD 캡을 배치해야 합니다.
2. CVDRV 캡을 VDRV(핀 16) 및 PGND(핀 17) 가까이에 배치하여 트레이스 임피던스의 영향을 줄이고 스위칭 주기 동안 로우 사이드 MOSFET에 최대 순시 드라이버 전류를 제공해야 합니다.

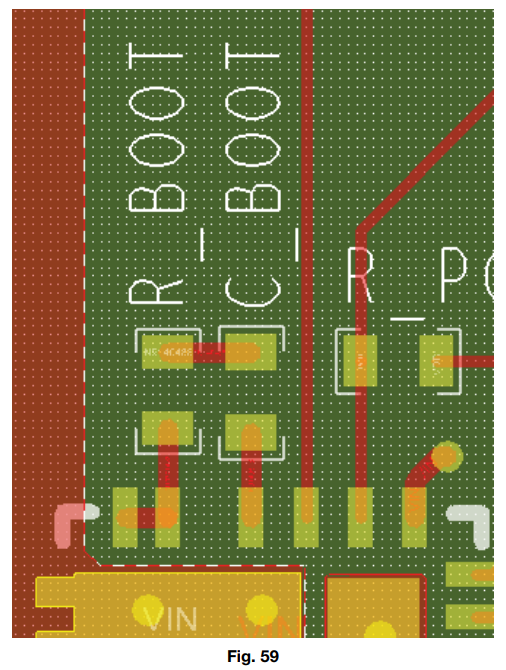

Step 5: BOOT Resistor and Capacitor Placement

1. 이러한 구성 요소는 PHASE(핀 5, 6)와 BOOT(핀 4) 사이의 SiC46x에 매우 가깝게 배치해야 합니다.
2. 기생 인덕턴스를 줄이기 위해 저항과 커패시터에 0402 칩 크기를 사용하는 것이 좋습니다.





Step 6: Signal Routing

1. 고전류 경로에서 작은 아날로그 신호를 분리합니다. 위의 그림과 같이 dv/dt, di/dt가 높은 고전류 경로는 IC의 왼쪽에 배치되고 작은 제어 신호는 IC의 오른쪽에 배치됩니다. 작은 아날로그 신호를 위한 모든 구성 요소는 최소 트레이스 길이로 IC에 더 가깝게 배치되어야 합니다.
2. 핀 23은 IC 아날로그 접지이며 전원 접지에 대한 단일 연결이 있어야 합니다. 핀 23과 연결된 AGND 접지면은 AGND를 조용하게 유지하고 잡음 내성을 개선하는 데 도움이 됩니다.
3. 피드백 신호는 내부 레이어를 통해 라우팅될 수 있습니다. 이 신호가 VSWH 노드에서 멀리 떨어져 있고 내부 접지 레이어로 차폐되어 있는지 확인하십시오.





Step 7: Adding Thermal Relief Vias and Duplicate Power Path Plane

1. VIN 및 PGND 패드에 열 완화 비아를 추가하여 고전류 및 열 분산을 위한 내부 레이어를 활용할 수 있습니다.
2. 더 나은 열 성능을 달성하기 위해 추가 비아를 VIN 및 PGND 평면에 배치할 수 있습니다. 또한 PCB로부터의 전력 소산 능력을 최대화하기 위해 VIN과 접지면을 하단 레이어에 복제해야 합니다.
3. VSWH 패드는 소음원이므로 부착하지 않는 것이 좋습니다.
이 패드의 비아.
4. 패드용 8mil 드릴과 평면용 10mils 드릴은 선택 사항입니다. 패드의 비아는 조립 중에 땜납을 배출하여 조립 문제를 일으킬 수 있습니다. 가이드라인은 어셈블리 하우스에 문의하십시오.





Step 8: Ground Layer

1. 내층 전체(상층 옆) 접지면을 만드는 것이 좋습니다.
2. 이 접지면은 상단 레이어의 노이즈 소스와 내부 레이어 내의 신호 트레이스 사이에 차폐를 제공합니다.
3. 접지면은 PGND와 AGND의 두 섹션으로 나눌 수 있습니다.







.

.
