MCP1602 - 2MHz 500mA Synchronous PFM/PWM Buck Regulator w/Power Good

MCP1602 - 2MHz 500mA Synchronous PFM/PWM Buck Regulator w/Power Good



MICROCHIP



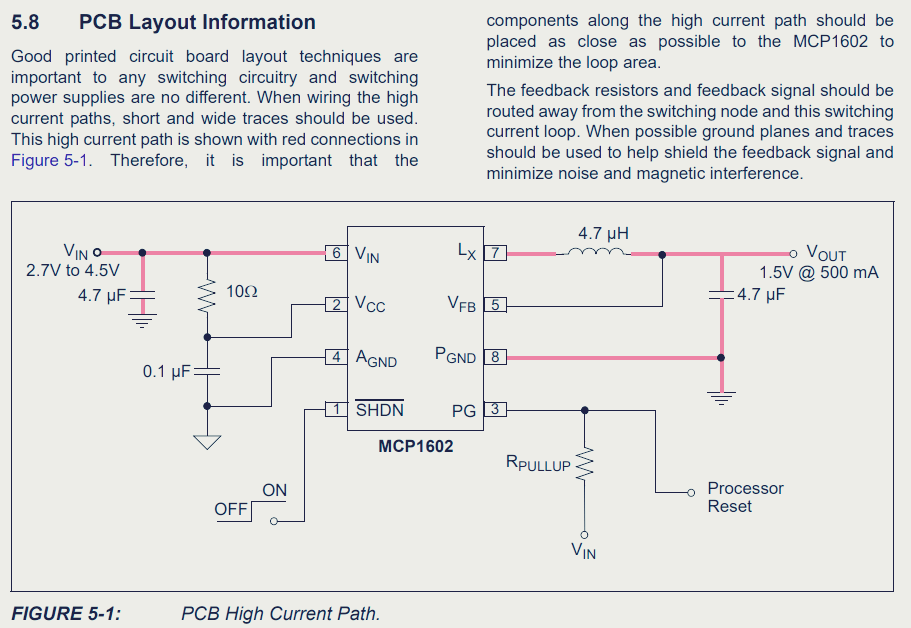

General Description

MCP1602는 고효율의 완전 통합형 500mA 동기식 벅 레귤레이터로 전원 양호 모니터가 있습니다. MCP1602는 2.7V ~ 5.5V 입력 전압 범위와 낮은 대기 전류(45µA, 일반)로 인해 1셀 리튬 이온 또는 2셀/3셀 NiMH/NiCd 배터리로 구동되는 애플리케이션에 이상적입니다.
고부하에서 MCP1602는 저잡음, 저출력 리플, 소형 솔루션을 제공하는 2.0MHz 고정 주파수 PWM 모드에서 작동합니다. 부하가 가벼운 수준으로 감소하면 MCP1602가 자동으로 작동을 PFM 모드로 변경하여 배터리에서 소모되는 대기 전류를 최소화합니다. 한 모드에서 다른 모드로 원활하게 전환하기 위해 개입이 필요하지 않습니다. 이 두 가지 작동 모드를 통해 MCP1602는 전체 작동 전류 범위에서 최고 효율을 달성할 수 있습니다.
MCP1602의 오픈 드레인 power-good 기능은 출력 전압을 모니터링하고 출력 전압이 레귤레이션 값의 94%(일반) 이내일 때 표시를 제공합니다. Power-Good 전환 임계값의 일반적인 2% 히스테리시스와 262ms(일반) 지연 시간은 정확한 Power Good 신호를 보장합니다.
MCP1602는 8핀 DFN 또는 MSOP 패키지로 제공됩니다. 또한 조정 가능하거나 고정된 출력 전압으로 사용할 수 있습니다. 사용 가능한 고정 출력 전압 옵션은 1.2V, 1.5V, 1.8V, 2.5V 및 3.3V입니다.
추가 보호 기능에는 UVLO, 과열 및 과전류 보호가 포함됩니다.



Features

• Over 90% Typical Efficiency
• Output Current: Up To 500 mA
• Power-Good Output with 262 ms Delay
• Low Quiescent Current: 45 μA (typical)
• Low Shutdown Current: 0.05 μA (typical)
• Automatic PWM to PFM Mode Transition
• 0.8V to 4.5V
• 1.2V, 1.5V, 1.8V, 2.5V, and 3.3V
• 2.0 MHz Fixed-Frequency PWM (Heavy Load)
• Internally Compensated
• Undervoltage Lockout (UVLO)
• Overtemperture Protection
• Overcurrent Protection
• 8-Lead MSOP
• 8-Lead 3x3 DFN









.

.
