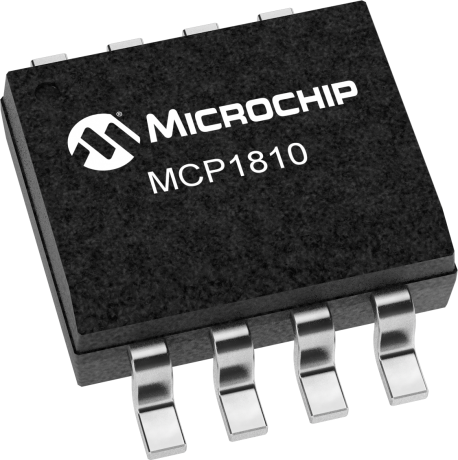

MCP1810 - 20nA Quiescent Current LDO

MCP1810 - 20nA Quiescent Current LDO



Microchip



Summary

MCP1810은 150mA(VR≤3.5V의 경우), 100mA(VR>3.5V의 경우) 저 드롭 아웃(LDO) 선형 레귤레이터로 고전류 및 저출력 전압을 제공하는 동시에 20nA의 초저 장치 작동 중 대기 전류를 제공합니다. 또한 MCP1810은 훨씬 더 낮은 1nA(일반) 공급 전류 소모를 위해 셧다운 할 수 있습니다. MCP1810은 1.2V, 1.8V, 2.5V, 3.0V, 3.3V 및 4.2V의 6 가지 표준 고정 출력 전압 버전으로 제공됩니다. 낮은 출력 전압 기능과 결합된 150mA 출력 전류 기능으로 인해 MCP1810은 높은 전류 요구 사항이 있지만 절전 상태에서 매우 낮은 전력 소비가 필요한 새로운 초장수 LDO 애플리케이션에 적합한 선택입니다. MCP1810은 본질적으로 낮은 출력 잡음을 제공하고 전체 레귤레이터 솔루션의 크기와 비용을 줄이는 세라믹 출력 커패시터로 안정적입니다. LDO를 안정화하는 데 1µF(2.2µF 권장)의 출력 커패시턴스만 필요합니다. MCP1810 초저대기 및 셧다운 전류를 통해 Microchip의 나노 와트 XLP(nanoWatt eXtreme Low Power) 기술 장치와 같은 다른 초저전류 소비 장치와 결합하여 완벽한 초저전력 솔루션을 구현할 수 있습니다.



Additional Features

•     Ultra-Low Quiescent Current: 20 nA (typical)
•     Ultra-Low Shutdown Supply Current:1 nA (typical)
•     150 mA Output Current Capability for VR ≤ 3.5V
•     100 mA Output Current Capability for VR > 3.5V
•     Input Operating Voltage Range: 2.5V to 5.5V
•     Standard Output Voltages (VR): 1.2V, 1.8V, 2.5V,3.0V, 3.3V, 4.2V
•     Low Dropout Voltage: 380 mV maximum at 150 mA
•     Stable with 1.0 μF Ceramic Output Capacitor
•     Overcurrent Protection
•     Available in Space Saving Packages: 2 x 2 mm VDFN, SOT-23-3 and SOT-23-5
