실시간 회로 시뮬레이션 할 수 있는 사이트, 프로그램.



회로를 시뮬레이션 할 수 있는 사이트가 있다.

https://www.falstad.com/circuit/

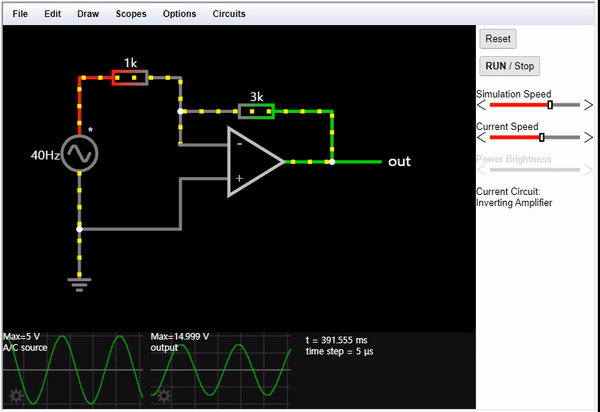

전류의 흐름이 시각적으로 나타나고

출력 파형도 실시간으로 확인 할 수 있어서 보기 편리하다.



웹브라우저에서 실행 할 수 있고,

파일을 다운받아 윈도우, 맥, 리눅스 환경에서도 실행 가능하다.



직접 회로를 설계하여 시뮬레이션 해 볼 수 있다.

여러가지 기본 소자들을 제공한다.

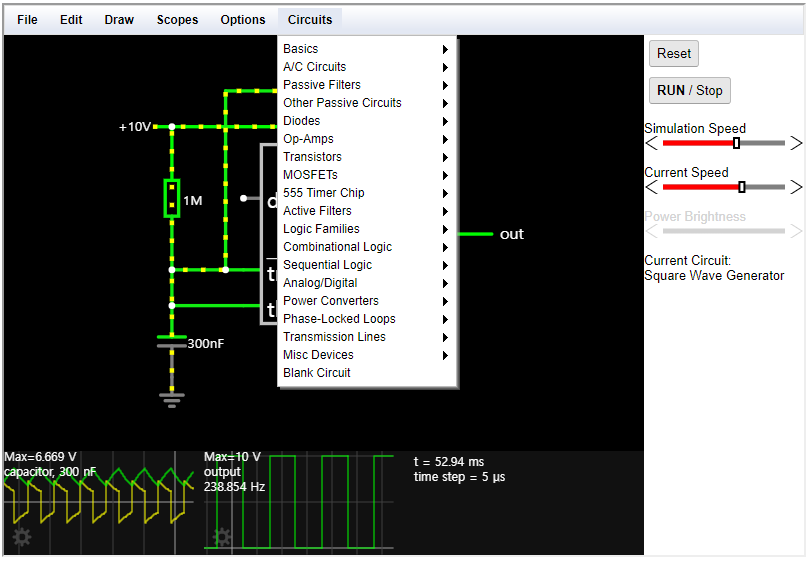

다양한 샘플 회로들도 제공한다.



Basics

A/C Circuits

Passive Filters

Other Passive Circuits

Diodes

Op-Amps

Transistors

MOSFETs

555 Timer Chip

Actice Filters

Logic Families

Combinational Logic

Sequential Logic

Analog/Digital

Power Converters

Phase-Locked Loops

Transmission Lines

Misc Devieces

Blank Circuit



위 카테고리 안에 더 세부적인 회로들이 샘플로 제공되므로

회로 공부나 설계, 검증할 때 도움이 될 것 같다.





.

.
