부품 Footprint 만들 때 조심해야 할 것 - 핀번호 방향이 거꾸로 된 부품

부품 Footprint를 만들 때 조심해야 할 것이 있다.
정확히는 조심해야 할 부품이 있다.
바로 Mini-Circuits의 RMK-5-13+ 와 RMK 제품군.

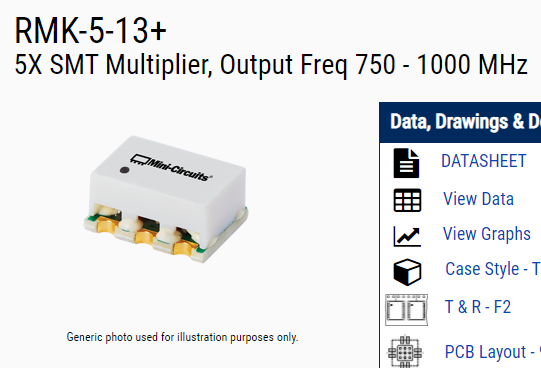

부품 형상을 먼저 보자.

이렇게 생겼다.
케이스 위에 보통 1번핀 표시로 잘 알고 있는 점이 있다.
바로 이 점이 문제다.
점만 보면 저 핀이 1번이다. 그래서 보통은 반시계방향으로

이렇게 핀 번호를 매기게 된다.

하지만!

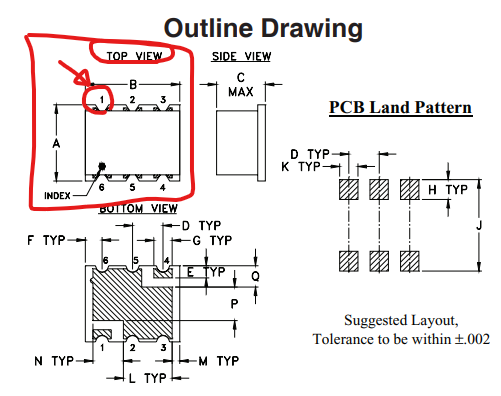

데이타시트를 보면!

인덱스 점이 6번이다.
데이타시트를 보면 흔히 알고 있는 핀 방향이 아닌 거꾸도 된 방향이다.

RMK-5-13+ 부품은 이렇게 핀번호가 매겨지는 것이다.

Mini-Circuit의 같은 기능의 다른 부품도 찾아보니! RMK 제품군은 다 저렇게 되어 있다.

이 핀번호 방향은 일반적이지가 않다.
미니써킷에서 왜 이렇게 부품을 만들었는지 설계자가 헤깔리기 딱 좋다.
실수하면 PCB도 다시 떠야한다. 비용이 낭비된다.

가끔 이런 특이한 부품도 있으니
데이타시트를 꼭 한번 확인하고 핀 맵핑해야 한다.
