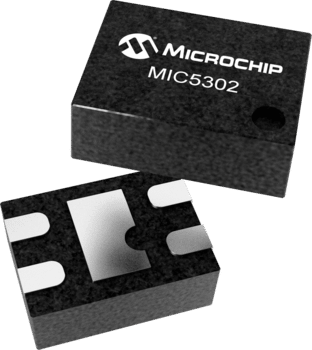

MIC5302 - Ultra-Small 150mA Single LDO

MIC5302 - Ultra-Small 150mA Single LDO



MICROCHIP



Summary

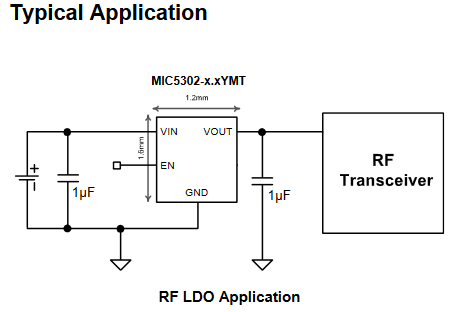

 MIC5302는 초소형, 초저 드롭 아웃 CMOS 레귤레이터입니다. 휴대폰 RF 전력, 카메라 모듈, 디지털 스틸 및 비디오 카메라 용 이미징 센서, PDA, PMP(Portable Media Player) 및 보드 공간이 제한된 PC 카메라를 포함하여 오늘날 가장 까다로운 휴대용 응용 제품에 이상적인 ULDO입니다. 이 제품은 매우 낮은 드롭 아웃 전압, 매우 낮은 출력 잡음을 제공하며 최대 150mA를 제공하면서 2.3V ~ 5.5V 입력에서 작동 할 수 있습니다.

초기 정확도 2%, 낮은 접지 전류(일반적으로 총 85µA) 및 열 및 전류 제한 보호 기능을 제공합니다. MIC5302는 제로 오프 모드 전류 상태로 전환 할 수 있으며 비활성화 된 경우 전류가 흐르지 않습니다.



Additional Features

  - Low dropout voltage: 50mV at 150mA
  - Output noise: 120µVrms
  - Input voltage range: 2.3V to 5.5V
  - 150mA guaranteed output current
  - Stable with ceramic output capacitors
  - Low quiescent current: 85µA total
  - 35µs turn-on time
  - High output accuracy:
    - ±2% initial accuracy
    - ±3% over temperature
  - Thermal shutdown and current limit protection
