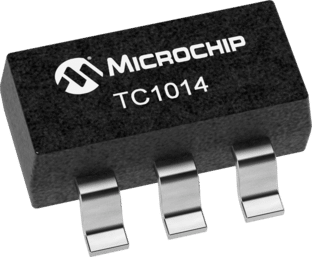

TC1014 - High Accuracy Low Noise 50mA CMOS LDO

TC1014 - High Accuracy Low Noise 50mA CMOS LDO



MICROCHIP



Summary

 TC1014, TC1015 및 TC1185는 LP2980과 같은 구형 (바이폴라) 저전압 강하 레귤레이터를 위한 고정밀 (일반적으로 ±0.5%) CMOS 업그레이드입니다.

 배터리 구동 시스템을 위해 특별히 설계된 이 장치의 CMOS 구성은 낭비되는 접지 전류를 제거하여 배터리 수명을 크게 연장시킵니다.

 총 공급 전류는 일반적으로 전 부하에서 50μA입니다(바이폴라 레귤레이터보다 20 ~ 60 배 낮음).

 이 소자의 주요 특징으로는 초저 저잡음 동작 (바이 패스 옵션 포함), 부하의 스텝 변화에 대한 빠른 응답, 최대 부하시 일반적으로 85mV (TC1014), 180mV (TC1015) 및 270mV (TC1185)의 매우 낮은 드롭 아웃 전압이 있습니다.

 공급 전류는 0.5μA (최대)로 감소하고 셧다운 입력이 낮을 때 VOUT은 0으로 떨어집니다. 이 소자는 또한과 온도 및 과전류 보호 기능을 모두 갖추고 있습니다.

 TC1014, TC1015 및 TC1185는 1μF의 출력 커패시터로 안정적이며 최대 출력 전류는 각각 50mA, 100mA 및 150mA입니다.

 더 높은 출력 버전에 대해서는 TC1107, TC1108 및 TC1173 (IOUT = 300 mA) 데이터 시트를 참조하십시오.
