ISO1500 - 3-kVRMS basic isolated RS-485/RS-422 transceiver in ultra-small package

ISO1500 - 3-kVRMS basic isolated RS-485/RS-422 transceiver in ultra-small package



Texas Instruments



Summary

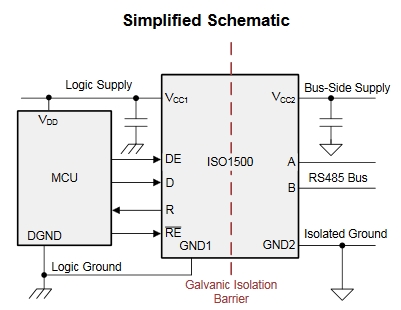

 ISO1500 장치는 TIA / EIA RS-485 및 RS-422 애플리케이션을 위한 갈바닉 절연 차동 회선 트랜시버입니다. 이 소자는 3 채널 디지털 아이솔레이터 및 RS-485 트랜시버를 초소형 16핀 SSOP 패키지로 제공합니다. 이 트랜시버의 버스 핀은 IEC ESD 접점 방전 및 IEC EFT 이벤트로부터 보호됩니다. 수신기 출력에는 버스 개방, 단락 및 유휴 상태에 대한 안전 장치가 있습니다. 작은 솔루션 크기의 ISO1500은 다른 통합 절연 RS-485 솔루션 또는 옵토 커플러 및 비 절연 RS-485 트랜시버를 사용한 개별 구현에 비해 필요한 보드 공간을 크게 줄입니다.

 이 장치는 장거리 통신에 사용됩니다. 절연은 통신 노드 사이의 접지 루프를 차단하여 훨씬 큰 공통 모드 전압 범위를 허용합니다. 각 장치의 대칭형 절연 장벽을 테스트하여 버스 라인 트랜시버와 로직 레벨 인터페이스 사이의 UL 1577에 대해 1분간 3000 VRMS의 절연을 제공합니다.

 ISO1500 디바이스는 사이드 1에서 1.71V ~ 5.5V로 동작 할 수 있어 디바이스가 저전압 FPGA 및 ASIC과 인터페이스 할 수 있습니다. 사이드 2의 전원 전압은 4.5V ~ 5.5V입니다. 이 소자는 -40°C ~ +125°C의 넓은 동작 주변 온도 범위를 지원합니다.
