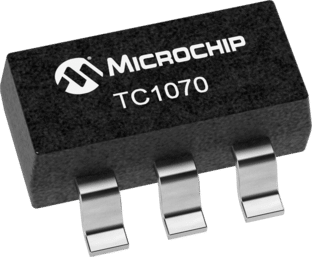

TC1070 - 50mA Adjustable CMOS LDO w/ Shutdown

TC1070 - 50mA Adjustable CMOS LDO w/ Shutdown



MICROCHIP



Summary

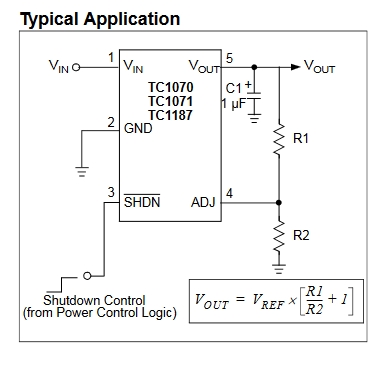

 TC1070, TC1071 및 TC1187은 다양한 구형 (바이폴라) 전압 레귤레이터를 대신 할 수 있도록 설계된 조정 가능한 LDO입니다. 총 공급 전류는 일반적으로 전 부하에서 50μA이며, 바이폴라 레귤레이터보다 20 ~ 60 배 낮습니다. 이 디바이스의 주요 특징으로는 초 저잡음 동작, 매우 낮은 드롭 아웃 전압 - 일반적으로 85mV (TC1070); 180mV (TC1071); 최대 부하에서 270mV (TC1187), 부하의 스텝 변화에 신속하게 응답합니다. 셧다운 입력이 낮을 때 소비 전류는 0.5μA (최대)로 감소됩니다. 이 소자는과 온도 및 과전류 보호 기능을 통합하고 있습니다. 출력 전압은 VOUT에서 ADJ에서 GND까지 간단한 저항 분배기로 프로그래밍 됩니다. TC1070, TC1071 및 TC1187은 1μF의 출력 커패시터로 안정적이며 최대 출력 전류는 각각 50mA, 100mA 및 150mA입니다. 더 높은 출력 버전의 경우, TC1174 (IOUT=300mA) 데이터 시트를 참조하십시오.
